中心束管式水下光缆

应用及描述

室外中心束管式水下光缆具有很好的抗张强度，侧压阻滞性和优秀的机械性能，能很好的适应周围的工作环境。直径小，重量轻，配以很好的抗张强度和侧压阻滞性，适合水底的工作环境，用以连接通讯设备和持久信息系统。

标准

• GR409-CORE TIA/EIA 568B.3 ICEA-S-83-59
• 周期温度标准： IEC60794-1-2-F2
• 弯曲标准： IEC60794-1-2-E6
• 抗拉强度标准： IEC60794-1-2-E1A 扭转标准： IEC60794-1-2-E7
• 允许压扁标准： IEC60794-1-2-E3
• 扭结标准： IEC60794-1-2-E10
• 冲击标准： IEC60794-1-2-E4 电缆弯曲标准： IEC60794-1-2-E11
• 冷弯曲标准： IEC60794-1-2-E11

光缆结构

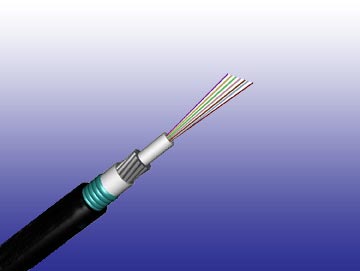

中心束管水下光缆，一个充油松套管里有2-24根光纤，填充阻水带。阻水带成螺旋状缠绕在中心束管之上，纺轮沙或玻璃丝在束管周围形成保护并增加抗张强度。光缆的PE护套可以达到防水的作用。在直埋的情况下，钢丝铠装和皱纹钢带铠装加一个可选择的PE内护套在直埋的情况下，钢丝铠装和皱纹钢带铠装加一个可选择的PE内护套。

光缆特性

• 松套管结构可提供环境保护
• 油膏填充的松套管可为光纤提供极为有效的保护
• 按色码染色的光纤和粘结器为安装时快速和简易分辨提供了可能
• 光缆的重量很轻, 设计很灵活, 方便安装
• 防紫外线和防潮性能为室外应用提供了方便
• 光缆直径很小, 设计紧凑
• 提供中心加强件
• 有防白蚁和啮齿动物的设计备选
• 可选铝箔防潮层具备防电磁干扰性能

安全标准

通用级别 易燃性测试	OFN (UL1581)
提升级别 易燃性测试	OFNR/FT4 (UL1666)
至高级别 易燃性测试	OFNP/FT6 (UL 910)
阻燃聚氯乙烯级别 易燃性测试	IEC60332-1
低烟无卤级别 卤素含量测试	IEC 60754-1
阻燃低烟无卤级别 酸度测试	IEC 60754; 烟雾排放测试:IEC61034-1/2
烟雾排放测试	IEC61034-1/2
易燃性测试	IEC60332-1 & IEC 60332-3C/A
阻燃级别 耐火测试	IEC 60331 / BS 6387 CWZ

机械性能

最小弯曲半径	安装: 20×OD 实际值: 10×OD
允许压扁力	875N/cm (500lb/in 3.5N/cm (Lg)
最大承受压力	2000N
温度范围	工作温度范围: -40℃ to +70℃ 存储温度范围: -50℃ to +70℃
转弯	180 x 10倍, 125 x OD
循环缠绕	铠装电缆为20周， 非铠装电缆为100周
反复冲击力	2.9 N.m (J) 3*2 impacts

中心束管式水下光缆参数

光纤数量	标称重量 (kg/km)	标称重量 (lb/kft)	标称外径 (mm)	标称外径 (in)	最大张力
2-12	352.0	236.24	14.03	0.553	8000/1800	2650/595
