紧包缓冲式PVC/LSZH护套布线光缆

应用及描述

紧包缓冲式PVC/LSZH护套布线光缆应用与配线箱之间,以及配线箱和终端设备之间的连接。适于多种室内和室外应用,包括建筑物之间的管道布线以及建筑物内部的提升井布线。

标准

  • GR409-CORE TIA/EIA 568B.3 ICEA-S-83-59
  • 周期温度标准: IEC60794-1-2-F2
  • 弯曲标准: IEC60794-1-2-E6
  • 抗拉强度标准: IEC60794-1-2-E1A 扭转标准: IEC60794-1-2-E7
  • 允许压扁标准: IEC60794-1-2-E3
  • 扭结标准: IEC60794-1-2-E10
  • 冲击标准: IEC60794-1-2-E4 电缆弯曲标准: IEC60794-1-2-E11
  • 冷弯曲标准: IEC60794-1-2-E11

光缆结构

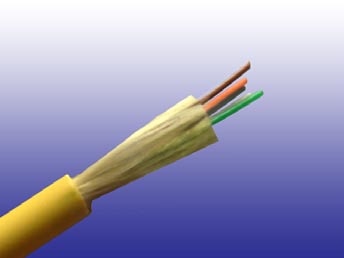

布线光缆由数根多种颜色PVC紧包缓冲光纤组成。内部有芳纶纱来提高抗拉强度,不包含任何金属构件。外护套可选用阻燃PVC或者低烟无卤。

紧包缓冲式布线光缆 芳纶纱布线光缆

光缆特性

用于紧凑性和轻型局域网及分发式应用
适合室内和室外使用-无需拼接在建筑入口处
阻燃或无卤低烟为室内设施在户外具有耐腐蚀,耐水性,和紫外线防护装置
在直埋或空中架设安装中,可选铠装电缆以加强保护
在有限的管道空间中,具有良好的强度和延长性
可以合理的节约经济成本
高品质的紧缓冲涂层对光纤的周围环境和机械都有保护作用

安全标准

通用级别 易燃性测试 OFN (UL1581)
提升级别 易燃性测试 OFNR/FT4 (UL1666)
至高级别 易燃性测试 OFNP/FT6 (UL 910)
阻燃聚氯乙烯级别 易燃性测试 IEC60332-1
低烟无卤级别 卤素含量测试 IEC 60754-1
阻燃低烟无卤级别 酸度测试 IEC 60754; 烟雾排放测试:IEC61034-1/2
烟雾排放测试 IEC61034-1/2
易燃性测试 IEC60332-1 & IEC 60332-3C/A
阻燃级别 耐火测试 IEC 60331 / BS 6387 CWZ

机械性能

最小弯曲半径 安装: 20×OD 实际值: 10×OD
允许压扁力 875N/cm (500lb/in 3.5N/cm (Lg)
最大承受压力 2000N
温度范围 工作温度范围: -40℃ to +70℃
存储温度范围: -50℃ to +70℃
转弯 180 x 10倍, 125 x OD
循环缠绕 铠装电缆为20周, 非铠装电缆为100周
反复冲击力 2.9 N.m (J) 3*2 impacts

紧包缓冲式布线光缆参数

光纤数量 标称重量 (kg/km) 标称重量 (lb/kft) 标称外径 (mm) 标称外径 (in) 最大张力
2-6 26 17.45 5 0.197 1000/225 290/25
8-12 50 33.56 7.5 0.296 1425/320 500/112
14-24 140 93.96 13 0.512 2670/600 890/120
26-36 200 134.23 16.5 0.65 4448/1000 1490/335
38-48 300 201.34 18 0.709 4448/1000 1490/335
