中心束管式光缆
应用及描述
凯莱东尼室外中心束管式光缆主要特征是质量轻和直径小，适合架空或者管道铺设。如光缆为铠装，也可以用于直
接地埋。
标准
- GR409-CORE TIA/EIA 568B.3 ICEA-S-83-59
- 周期温度标准： IEC60794-1-2-F2
- 弯曲标准： IEC60794-1-2-E6
- 抗拉强度标准： IEC60794-1-2-E1A 扭转标准： IEC60794-1-2-E7
- 允许压扁标准： IEC60794-1-2-E3
- 扭结标准： IEC60794-1-2-E10
- 冲击标准： IEC60794-1-2-E4 电缆弯曲标准： IEC60794-1-2-E11
- 冷弯曲标准： IEC60794-1-2-E11

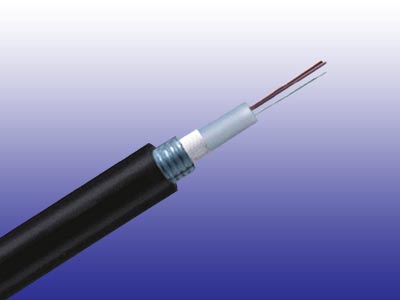

光缆结构
中心束管式光缆包含内有2到24根光纤的束管，束管内有阻水的填充膏。芳纶杀纱或者玻璃纤维置于束管周围来加强物理保护和抗拉力。光缆外护套可以为PE或者低烟无卤。在户外使用中，一般选用PE以做防水之用。在直接地埋的使用中，钢丝铠装或者钢带铠装与内护套（可以为PVC，PE或者低烟无卤）一同使用。在护套内加防潮铝带可以起防水和屏蔽之用。护套内的撕裂绳可以使剥护套更加简易。
光缆特性
- 松套管结构可提供环境保护
- 油膏填充的松套管可为光纤提供极为有效的保护
- 按色码染色的光纤和粘结器为安装时快速和简易分辨提供了可能
- 光缆的重量很轻, 设计很灵活, 方便安装
- 防紫外线和防潮性能为室外应用提供了方便
- 光缆直径很小, 设计紧凑
- 提供中心加强件
- 有防白蚁和啮齿动物的设计备选
- 可选铝箔防潮层具备防电磁干扰性能
安全标准
| 通用级别 易燃性测试 |
OFN (UL1581) |
| 提升级别 易燃性测试 |
OFNR/FT4 (UL1666) |
| 至高级别 易燃性测试 |
OFNP/FT6 (UL 910) |
| 阻燃聚氯乙烯级别 易燃性测试 |
IEC60332-1 |
| 低烟无卤级别 卤素含量测试 |
IEC 60754-1
|
| 阻燃低烟无卤级别 酸度测试 |
IEC 60754; 烟雾排放测试:IEC61034-1/2 |
| 烟雾排放测试 |
IEC61034-1/2 |
| 易燃性测试 |
IEC60332-1 & IEC 60332-3C/A |
| 阻燃级别 耐火测试 |
IEC 60331 / BS 6387 CWZ |
机械性能
| 最小弯曲半径 |
安装: 20×OD 实际值: 10×OD |
| 允许压扁力 |
875N/cm (500lb/in 3.5N/cm (Lg) |
| 最大承受压力 |
2000N
|
| 温度范围 |
工作温度范围: -40℃ to +70℃
存储温度范围: -50℃ to +70℃ |
| 转弯 |
180 x 10倍, 125 x OD |
| 循环缠绕 |
铠装电缆为20周， 非铠装电缆为100周 |
| 反复冲击力 |
2.9 N.m (J) 3*2 impacts |
中心束管式非铠装光缆参数
| 光纤数量 |
光缆重量 (kg/km) |
标称重量 (lb/kft) |
标称外径 (mm) |
标称外径 (in) |
最大张力 |
|
| 2-12 |
60 |
40.27 |
7.5 |
0.296 |
1500/337 |
445/100 |
| 14-24 |
65 |
43.62 |
8.5 |
0.335 |
1500/337 |
445/100 |
中心束管式钢带铠装光缆参数
| 光纤数量 |
光缆重量 (kg/km) |
标称重量 (lb/kft) |
标称外径 (mm) |
标称外径 (in) |
最大张力 |
|
| 2-12 |
125 |
83.65 |
10.5 |
0.414 |
2670/600 |
890/200 |
| 14-24 |
145 |
97.32 |
12 |
0.473 |
2670/600 |
890/200 |
中心束管式钢丝铠装光缆参数
| 光纤数量 |
光缆重量 (kg/km) |
标称重量 (lb/kft) |
标称外径 (mm) |
标称外径 (in) |
最大张力 |
|
| 2-12 |
170 |
114.09 |
10.5 |
0.414 |
800/1800 |
2650/595 |
| 14-24 |
245 |
164.43 |
12 |
0.473 |
800/1800 |
2650/595 |
