组合电缆DVI机车车辆电缆 (7P+1P+3C)

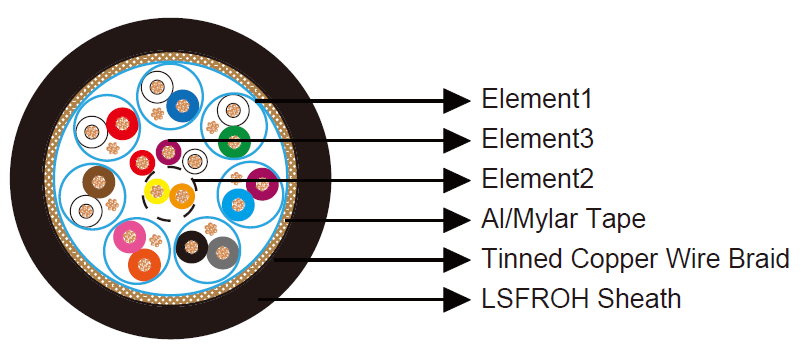

结构:

元件 1: 7PR×24AWG(Cu/PE/Individual Al-mylar屏蔽+ TC 地线)

导体	退火镀锡铜线, 7/0.20mm
绝缘	聚乙烯。厚度0.28mm。外径1.16+0.05mm
芯线标识	1PR=白色/棕色；2PR=白色/红色，3PR=白色或绿色；4PR=白色/蓝色，5PR=灰色/黑色，6PR=粉色/橙色，7PR=浅蓝色/紫色
Twisting	芯线应成对绞合在一起，每次绞合之间的距离不得超过100 mm
单独屏蔽	铝/聚酯薄膜层压带，金属面朝下，与24AWG镀锡铜加蔽线电接触（形成7股）。将23微米聚酯薄膜胶带以最小25%的重叠施加在屏蔽胶带上。

元件 2: 1PR×24AWG(7/0.2mm) 标准 TC/PE

导体	退火镀锡铜线, 7/0.20mm
绝缘	高密度聚乙烯。厚度0.15mm。外径0.9mm
绝缘颜色	黄色和橙色
扭曲	成对绞合在一起，每次绞合之间的捻距应为100 mm

元件 3: 3C×24AWG(7/0.2mm) 标准 TC/PE

导体	退火镀锡铜线, 7/0.20mm
绝缘	高密度聚乙烯。厚度0.15mm。外径0.9mm
绝缘颜色	红色/紫色/白色

元件组件

总屏蔽	铝/聚酯带
编织	镀锡铜线编织而成。覆盖率 ≥ 85%
外护套	LSFROH 弹性体护套,厚度 1.0mm. 外径 12.5+1mm, 其他材料可选
护套颜色	黑色或根据客户要求

物理特性：

额定温度：-25°C至+80°C
最小弯曲半径：3 xOD

电气特性：

额定电压: 30V
20°C时的最大导体电阻: ≤89.2 Ohm/Km
最小绝缘电阻: ≥100M Ohm/m
测试电压：最小交流250V/1秒
Nom. mutual capacitance at 1KHz: 57 pF/m

一般防火性能：

单根绝缘电线或电缆的垂直火焰传播
EN 50265-2-1; IEC 60332-1-2; NF C 32-070 2.1 (C2)
垂直安装的成束电线或电缆的垂直火焰传播
EN 50266-2-4 + EN 50305; IEC 60332-3-24; NF C 32-070 2.2 (C1); VDE 0472 Teil 804
低烟雾排放
EN 50268-2; IEC 61034-2; NF C 32-073 ;NF C 20-902; NF F 16 101; VDE 0472 Teil 816
无卤素
EN 50267-2-1; IEC 60754-1; NF C 32-074; NF C 20-454; VDE 0472 Teil 815
低腐蚀性（酸度和电导率）
EN 50267-2-2/3; IEC 60754-2; NF C 32-074; NF C 20-453; VDE 0472 Teil 813
低毒性
EN 50305; NF X 70-100; NF F 63 808; TM1-04; BS6853
烟指数
NF F 63 808; BS6853; NF F 16 101

与机车车辆应用相关的防火性能：

DIN 5510-2
BS 6853
NF F16 101
NF F 63 808
