电力电缆 + RS 485 + 百通9104 + 光缆，钢丝编织铠装组合电缆

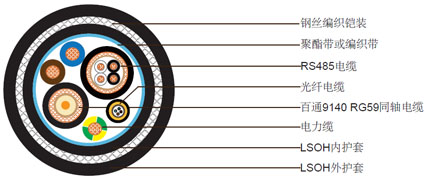

结构

电力电缆 + RS 485 + 百通9104 + 光缆，钢丝编织铠装组合电缆

3x12AWG电力电缆

导体 12AWG (19/0.455mm多股铜丝
绝缘 交联聚乙烯（XLPE）. 标称外径3.75mm
绝缘颜色 蓝色, 棕色和黄绿色

2对24AWG RS485

导体 24AWG (7/0.2mm，遵循IEC228，2类）
绝缘 PE. 厚度0.8mm
屏蔽 铝塑复合带和24AWG多股镀锡铜排流线
编织 铜丝编织
护套 低烟无卤护套. 标称外径9.0mm
护套颜色 黑色

百通9104 RG59 同轴电缆

导体 20AWG铜包钢
绝缘 发泡高密度聚乙烯（PE）. 标称外径3.66mm
屏蔽 铝箔，100%覆盖率
编织 铝丝编织，67%覆盖率
护套 聚氯乙烯护套. 标称外径6.02mm
护套颜色 黑色

4芯中心松管式光缆

光纤 多模光纤满足或超过ITUT G.651的要求
松套管 PBT松管，外径1.80±0.1mm，套管内充满防水凝胶
芳纶纱 芳纶纱绕包到松套管外，形成外围加强单元
护套 LSZH外护套 标称外径大约3.40mm
护套颜色 黑色

成缆构成

绕包带 聚酯带或编织带
内护套 黑色低烟无卤（LSZH）, 厚度1.20mm
铠装 钢丝编织, 覆盖率80%
护套 LSZH, 厚度1.80mm, 标称外径22.0±2.0mm
护套颜色 黑色

光纤特性

光纤
多模光纤满足ITU G.651的要求，如下表

参数

衰减 @ 850 nm (dB/km)

 50/125 光纤

≤ 3.0

 62.5/125 光纤

≤ 3.2
衰减 @ 1300 nm (dB/km) ≤ 1.0 ≤ 1.2
新增衰减弯曲 ≤ 0.5 dB (850和1300 nm for 100 turns around a 75 mm mandrel
数值孔径 0.20 ± 0.02 0.275 ± 0.015
带宽@ 850 nm 400 MHz*km 160 MHz*km
带宽@ 1300 nm 800 MHz*km 500 MHz*km
芯直径 50 ± 3 μm 62.5 ± 3 μm
包层直径 125 ± 2 μm
芯/包层同心偏移 ≤ 6%
包层不圆度 ≤ 2%
芯不圆度 ≤ 6%
涂层直径 245 ± 10 μm
覆层/包层偏移 12 μm
验收水平 ≥ 0.69 GN/m2 (100 kpsi)

光纤无接点
