1xRG11 + 3x2.5电力电缆 + 3x1x2x22AWG数据线对,非铠装聚氯乙烯护套组合电缆

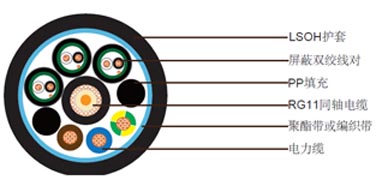

结构

1xRG11 + 3x2.5电力电缆 + 3x1x2x22AWG数据线对,非铠装聚氯乙烯护套组合电缆

1x75Ohm RG11同轴电缆(位于电缆中心)

导体 1.63mm实心裸铜
绝缘 聚乙烯(PE). 厚度7.25mm.
屏蔽 铜丝编织. 覆盖率95%
护套 聚氯乙烯护套. 标称外径10.3mm.
护套颜色 黑色

3x1x2x22AWG屏蔽对绞线对( 位于同轴电缆周围)

导体 7/0.254mm多股镀锡铜
绝缘 聚氯乙烯(PVC). 厚度0.50mm.
绝缘颜色 白色和黑色
单对屏蔽 铝塑复合带
排流线 24 AWG多股镀锡铜
护套 聚氯乙烯护套. 标称外径4.8mm. 厚度0.76mm.
护套颜色 黑色加白色数字标注

3x2.5mm²电力电缆 ( 位于同轴电缆周围)

导体 2.5mm²多股镀锡铜
绝缘 交联聚乙烯(XLPE). 外径3.41mm
绝缘颜色 蓝色, 棕色和黄绿色

成缆构成

填充 PP (位于同轴电缆周围)
绕包带 聚酯带或编织带
外护套 PVC, 厚度1.6mm, 标称外径25.0mm
护套颜色 黑色
电缆重量 480kg/km

电气性能和物理性能@20°C

同轴电缆

阻抗 75±3Ohm (@1MHz)
最大衰减 3.3dB/100m @50MHz

电力电缆

电阻 7.41Ohm/km
绝缘电阻 ≥5500 MOhmxkm

数据线对

电阻 49Ohm/km
绝缘电阻 ≥1000 MOhmxkm
