1xRG59 + 2x1x2x22AWG数据电缆,非铠装低烟无卤护套组合电缆

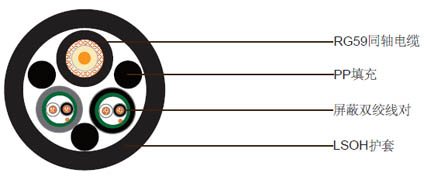

结构

1xRG59 + 2x1x2x22AWG数据电缆,非铠装低烟无卤护套组合电缆

1x75Ohm RG59 同轴电缆

导体 0.58mm实心铜导体
绝缘 聚乙烯(PE). 厚度1.56mm
屏蔽 铜丝编织. 覆盖率≥ 85%
护套 低烟无卤护套. 标称外径6.2mm
护套颜色 黑色

2对22AWG数据电缆

导体 7/0.254mm多股镀锡铜
绝缘 PE. 厚度0.4mm
绝缘颜色 黑色和白色
屏蔽 铝塑复合带
排流线 7/0.2mm多股镀锡铜排流线
护套 低烟无卤护套. 标称外径4.8mm.
护套颜色 黑色

成缆构成

外护套 低烟无卤(LSZH), 厚度1.6- 1.8mm, 标称外径15.6mm
护套颜色 黑色

电气性能和物理性能 @20

同轴电缆

阻抗 75±3Ohm (@1MHz)
最大衰减 8.2dB/100m @50MHz

数据线缆

标称导体电阻@20°C 48.4 Ohm/km

防火性能

火焰传播 IEC60332
烟密度 IEC61034-1/2
无卤 IEC60754-1/2
