RG59 + 3x2.5电力电缆 + 2x2x24AWG RS485+1x2x18AWG音频电缆，钢丝编织铠装低烟无卤护套组合电缆

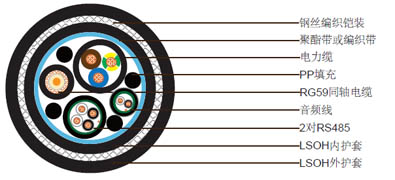

结构

RG59 + 3x2.5电力电缆 + 2x2x24AWG RS485+1x2x18AWG音频电缆，钢丝编织铠装低烟无卤护套组合电缆

75Ohm RG59 同轴电缆

导体 0.81mm铜包钢
绝缘 聚乙烯（PE）. 直径3.65mm
屏蔽 铝塑复合屏蔽和铝镁编织. 覆盖率80%
护套 低烟无卤护套. 标称外径6.1mm
护套颜色 黑色

24AWG RS485

导体 24AWG (7/0.2mm多股镀锡铜，遵循IEC 60228，2类），2线对
绝缘 聚乙烯（PE）. 厚度0.6mm
屏蔽 铝塑复合带
排流线 24 AWG多股镀锡铜排流线
护套 低烟无卤护套. 标称外径9.0mm
护套颜色 黑色

3x2.5mm²电力电缆

导体 2.5mm²多股镀锡铜，遵循IEC 60228，2类
绝缘 交联聚乙烯（XLPE）. 厚度0.7mm
护套 低烟无卤护套. 标称外径12.0mm
护套颜色 黑色

18AWG音频电缆

导体 1对18AWG (16/0.254mm多股镀锡铜
绝缘 聚乙烯（PE）
屏蔽 铝塑复合带
排流线 24 AWG多股镀锡铜排流线
护套 低烟无卤护套. 标称外径6.5mm
护套颜色 黑色

成缆构成

填充 PP, PVC或PE
绕包带 聚酯带
内护套 黑色低烟无卤（LSZH）, 厚度0.8-1.0mm
铠装 钢丝编织, 覆盖率95%
外护套 LSZH, 厚度1.6- 1.8mm, 标称外径24±2mm
护套颜色 黑色
电缆重量 730kg/km

电气性能和物理性能 @20°C

同轴电缆

阻抗 75±3Ohm (@1MHz)
最大衰减 6.72dB/100m @50MHz

RS485

标称阻抗 120±10Ω
标称导体直流电阻@20°C 78.7 Ohm/km
衰减 1MHz 2.3dB/100m

电力电缆

电阻 7.41Ohm/km
绝缘电阻 ≥5500 MOhmxkm

Audio Cable

电阻 18.1Ohm/km
绝缘电阻 ≥1.1 MOhm .km

成缆构成

最小弯曲半径 360mm
工作温度 -35°C/+90°C

防火性能

烟密度 IEC61034-1/2
无卤 IEC60754-1/2
火焰传播 IEC60332
