1xRG11 + 3x2.5电力电缆 + 3x1x2x22AWG数据线对，钢丝编织铠装聚氯乙烯护套组合电缆

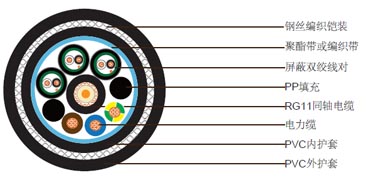

结构
1x75Ohm RG11同轴电缆(位于电缆中心)
| 导体 |
1.63mm实心裸铜 |
| 绝缘 |
聚乙烯（PE）. 厚度7.25mm. |
| 屏蔽 |
铜丝编织. 覆盖率95% |
| 护套 |
聚氯乙烯护套. 标称外径10.3mm. |
| 护套颜色 |
黑色 |
3x1x2x22AWG屏蔽对绞线对( 位于同轴电缆周围)
| 导体 |
7/0.254mm多股镀锡铜 |
| 绝缘 |
聚氯乙烯（PVC）. 厚度0.50mm. |
| 绝缘颜色 |
白色和黑色 |
| 单对屏蔽 |
铝塑复合带 |
| 排流线 |
24 AWG多股镀锡铜 |
| 护套 |
聚氯乙烯护套. 厚度0.8mm. |
| 护套颜色 |
黑色加白色数字标注 |
3x2.5mm²电力电缆 ( 位于同轴电缆周围)
| 导体 |
2.5mm²多股镀锡铜 |
| 绝缘 |
交联聚乙烯（XLPE）. 外径3.41mm |
| 绝缘颜色 |
蓝色, 棕色和黄绿色 |
成缆构成
| 填充 |
PP (位于同轴电缆周围) |
| 绕包带 |
聚酯带或编织带. |
| 内护套 |
黑色 PVC, 厚度1.0mm |
| 铠装 |
钢丝编织, 直径0.2mm, 覆盖率85% |
| 外护套 |
PVC, 厚度1.8mm, 标称外径28.3mm |
| 护套颜色 |
黑色 |
| 电缆重量 |
550kg/km |
电气性能和物理性能@20°C
同轴电缆
| 阻抗 |
75±3Ohm (@1MHz) |
| 最大衰减 |
3.3dB/100m @50MHz |
电力电缆
| 电阻 |
7.41Ohm/km |
| 绝缘电阻 |
≥5500 MOhmxkm |
数据线对
| 电阻 |
49Ohm/km |
| 绝缘电阻 |
≥1000 MOhmxkm |
