Tri-RG316同轴电缆

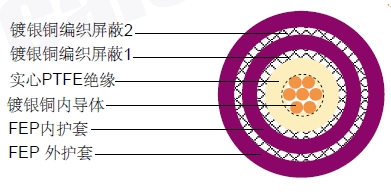

结构
| 内导体 |
镀银铜包钢 (SCCS) |
7 x 0.17 mm |
| 绝缘 |
实心 PTFE |
Φ1.52 ± 0.10mm |
| 外导体 (屏蔽 1) |
镀银铜( 0.1mm) |
Φ2.05 ± 0.10mm |
| 内导体 |
FEP |
Φ2.50 ± 0.10mm |
| 外导体 (屏蔽 2) |
镀银铜(0.1mm) |
Φ3.15 ± 0.10mm |
| 外导体 |
FEP |
Φ3.60 ± 0.10mm |
电气和物理性能
| 特性阻抗 |
50±3 Ohm |
| 标称电容 |
94 pF/m |
| 传播速度 |
70% |
| 绝缘电阻 |
- Mohm.Km |
| 内导体电阻 |
- Ohm/Km |
| 外导体电阻 |
- Ohm/Km |
| 工作电压(最大) |
1.0 KV |
| 测试电压 |
|
| 工作温度范围 |
-55°C - +200 °C |
| 电缆重量(大约) |
31 Kg/Km |
| 屏蔽有效性 |
>60 dB |
衰减
| 频率 (MHz) |
衰减 (dB/100 m) |
最大 衰减(dB/100ft) |
| 100 |
27 |
8.2 |
| 200 |
38 |
11.6 |
| 400 |
54 |
16.5 |
| 900 |
82 |
25.0 |
| 1200 |
95 |
29.0 |
| 1500 |
106 |
32.3 |
| 1800 |
117 |
35.7 |
| 2000 |
124 |
37.8 |
| 2500 |
139 |
42.4 |
|
