Tri-RG180同轴电缆

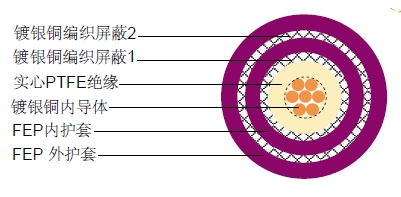

结构
| 内导体 |
镀银铜包钢 (SCCS) |
7 x 0.10 mm |
| 绝缘 |
实心 PTFE |
Φ2.60±0.10 |
| 外导体 (屏蔽 1) |
镀银铜(0.1mm) |
Φ3.15±0.10 |
| 内导体 |
FEP |
Φ3.60±0.10 |
| 外导体 (屏蔽 2) |
镀银铜(0.13mm) |
Φ4.40±0.10 |
| 外导体 |
FEP |
Φ4.80±0.10 |
电气和物理性能
| 特性阻抗 |
Nom.95±5 Ohm |
| 标称电容 |
50 pF/m |
| 传播速度 |
70% |
| 绝缘电阻 |
- Mohm.Km |
| 内导体电阻 |
800.5 Ohm/Km |
| 外导体电阻 |
27.9 Ohm/Km |
| 工作电压(最大) |
1.0 KV |
| 测试电压 |
|
| 工作温度范围 |
-55°C - +200 °C |
| 电缆重量(大约) |
53 Kg/Km |
| 屏蔽有效性 |
>60 dB |
衰减
| 频率 (MHz) |
衰减 (dB/100 m) |
最大 衰减(dB/100ft) |
| 100 |
21 |
6.4 |
| 200 |
30 |
9.1 |
| 400 |
43 |
13.1 |
| 900 |
65 |
19.8 |
| 1200 |
76 |
23.2 |
| 1500 |
85 |
25.9 |
| 1800 |
94 |
28.7 |
| 2000 |
99 |
30.2 |
| 2500 |
111 |
33.8 |
|
