RGD178 微型同轴电缆

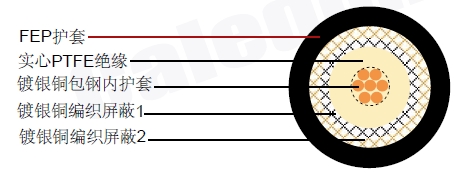

结构

内导体 镀银铜 7 x 0.10 mm
绝缘 实心 PTFE Φ0.84 mm
外导体 (屏蔽 1) 镀银铜 0.10 mm
外导体 (屏蔽 2) 镀银铜 0.10 mm
护套 FEP Φ2.25 mm

电气和物理性能

特性阻抗 50±3 Ohm
标称电容 94 pF/m
传播速度 70%
绝缘电阻 - Mohm.Km
内导体电阻 - Ohm/Km
外导体电阻 - Ohm/Km
工作温度范围 -55°C - +200 °C
电缆重量(大约) 14 kg/km

衰减

频率 (MHz) 衰减 (dB/100 m) 最大 衰减(dB/100ft)
100 46 14.0
200 65 19.8
400 93 28.3
900 140 42.7
1200 162 49.4
1500 182 55.5
1800 200 61.0
2000 211 64.3
2500 236 71.9
