RF 8 MINI同轴电缆

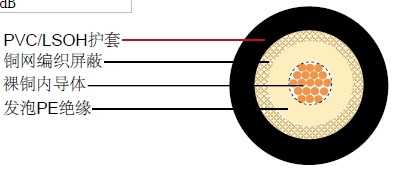

结构
| 内导体 |
裸铜 |
19 x 0.28 mm |
| 绝缘 |
发泡PE |
Φ3.90 ± 0.15mm |
| 外导体 (屏蔽) |
裸铜 |
128 x 0.12 mm |
| 屏蔽覆盖率 |
|
88% |
| 护套 |
PVC /低烟无卤 |
Φ6.10 ± 0.10 mm |
电气和物理性能
| 特性阻抗 |
50±3 Ohm |
| 标称电容 |
80 pF/m |
| 传播速度 |
80% |
| 绝缘电阻 |
>5000 Mohm.Km |
| 内导体电阻 |
15.5 Ohm/Km |
| 外导体电阻 |
14 Ohm/Km |
| 工作温度范围 |
-25 °C - +80 °C |
| 铜重量 |
25.2 Kg/Km |
| 电缆重量(大约) |
53.7 Kg/Km |
| 屏蔽有效性 |
>55 dB |
衰减
| 频率(MHz) |
衰减 (dB/100 m) |
衰减(dB/100ft) |
| 50 |
7.2 |
2.20 |
| 100 |
10.5 |
3.20 |
| 400 |
22.2 |
6.77 |
| 600 |
27.6 |
8.41 |
| 860 |
33.9 |
10.34 |
| 1000 |
37.0 |
11.28 |
| 1750 |
51.6 |
15.73 |
| 2400 |
64.5 |
19.66 |
回波损耗
| 30 |
300 MHz>26dB |
| 300 |
600 MHz>25dB |
| 600 |
900 MHz>23dB |
|
