LCX22(7/8″) L同轴电缆

LCX22(7/8″) L同轴电缆LCX22(7/8″) L同轴电缆

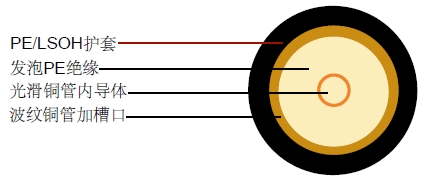

结构

内导体 光滑铜管 Φ9.0 mm
绝缘 发泡PE Φ22.5 mm
外导体 波纹铜管加槽口 Φ24.9 mm
护套 PE/低烟无卤 Φ27.7 mm

电气和物理性能

特性阻抗 50±3 Ohm
标称电容 76 pF/m
传播速度 88%
绝缘电阻 >5000 Mohm.Km
内导体电阻 1.0 Ohm/Km
外导体电阻 1.2 Ohm/Km
安装温度范围 -40°C - +60 °C
工作温度范围 -55°C - +85°C
电缆重量(大约) 520kg/km/570kg/km

衰减

频率(MHz) 衰减(dB/100m) 衰减(dB/100ft)
75 1.2 0.37
150 1.7 0.52
450 3.1 0.95
800 4.3 1.31
900 4.6 1.40
1800 4.9 1.49
2200 7.8 2.38
2400 8.6 2.62
