KX 6同轴电缆

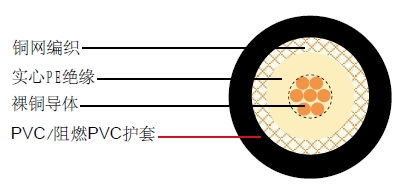

结构
| 内导体 |
裸铜 |
7 x 0.2 mm |
| 绝缘 |
实心 PE |
Φ3.70 mm |
| 外导体 屏蔽 |
裸铜 /铜包铝(CCA) |
96x0.10 mm |
| 屏蔽覆盖率 |
|
80% |
| 护套 |
PVC/FR-PVC |
Φ6.10 mm |
电气和物理性能
| 特性阻抗 |
75±5 Ohm |
| 标称电容 |
67 pF/m |
| 传播速度 |
66% |
| 绝缘电阻 |
>5000 Mohm.Km |
| 内导体电阻 |
87.5 Ohm/Km |
| 外导体电阻 |
21.0 / 32.5 Ohm/Km |
| 额定温度 |
70°C |
| 电缆重量(大约) |
- kg/km |
衰减
| |
铜丝编织 |
|
|
铜包铝编织 |
|
| 频率 |
衰减 |
衰减 |
频率 |
衰减 |
衰减 |
| (MHz) |
(dB/100 m) |
(dB/100 ft) |
(MHz) |
(dB/100 m) |
(dB/100 ft) |
| 10 |
5.0 |
1.52 |
- |
- |
- |
| 50 |
8.1 |
2.47 |
50 |
8.1 |
2.47 |
| 100 |
13.0 |
3.96 |
100 |
13.0 |
3.96 |
| 200 |
18.5 |
5.64 |
200 |
18.5 |
5.64 |
| 400 |
22.5 |
6.86 |
400 |
22.5 |
6.86 |
| 850 |
34.5 |
10.52 |
850 |
34.5 |
10.52 |
| 950 |
37.5 |
11.43 |
950 |
37.5 |
11.43 |
| 1000 |
45.0 |
13.72 |
- |
- |
- |
回波损耗
|
