  首页产品同轴电缆

ACCL(ALMR)300同轴电缆

ACCL(ALMR)300同轴电缆ACCL(ALMR)300同轴电缆

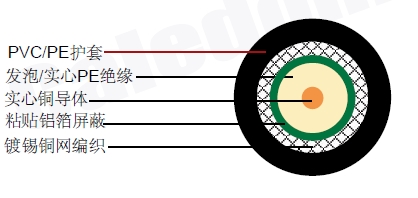

结构

内导体 实心铜 Φ1.78 mm
绝缘 发泡 /实心 PE Φ4.83 mm
屏蔽 铝塑复合带 Φ4.98 mm
外导体 镀锡铜编织 Φ5.72 mm
护套 PVC/PE Φ7.62 mm

电气和物理性能

特性阻抗 50±3 Ohm
标称电容 78.8 pF/m
传播速度 85%
绝缘电阻 >5000 Mohm.Km
内导体电阻 7.01 Ohm/Km
外导体电阻 7.26 Ohm/Km
工作温度范围 -40°C - +85 °C
最小弯曲半径 38 mm

衰减

频率(MHz) 衰减(dB/100 m) 最大衰减(dB/100ft)
30 3.5 1.1
50 4.5 1.4
150 7.9 2.4
220 9.6 2.9
450 13.8 4.2
900 19.9 6.1
1500 26.0 7.9
1800 28.7 8.7
2000 30.3 9.2
2500 34.2 10.4
3000 37.5 11.4
5800 54.2 16.5
