1.13 mm 微型同轴电缆

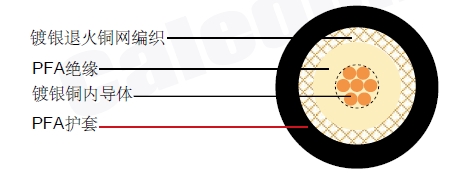

结构
| 内导体 | 镀银铜 | 7 x 0.08 mm |
|---|---|---|
| 绝缘 | PFA | Φ0.68 mm |
| 外导体 | 镀银铜 | 0.05 mm |
| 屏蔽覆盖率 | 95% | |
| 护套 | PFA | Φ1.13 mm |
电气和物理性能
| 特性阻抗 | 50±3 Ohm |
|---|---|
| 标称电容 | 95.6 pF/m |
| 传播速度 | 70% |
| 绝缘电阻 | - Mohm.Km |
| 内导体电阻 | - Ohm/Km |
| 外导体电阻 | - Ohm/Km |
| 工作温度范围 | -55°C - +180 °C |
| 测试绝缘电压 | 1000V |
衰减
| 频率 (MHz) | 衰减 (dB/100 m) | 最大 衰减(dB/100ft) |
|---|---|---|
| 1000 | 230 | 70.1 |
| 2000 | 310 | 94.5 |
| 3000 | 390 | 118.9 |
| 4000 | 460 | 140.2 |
| 5000 | 510 | 155.4 |
| 6000 | 580 | 176.8 |
