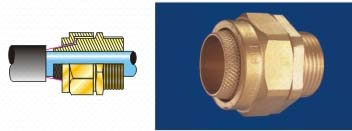

BW型铠装编织电缆密封接头

BW型铠装编织电缆密封接头格兰头BW型铠装编织电缆密封接头

符合标准

BS 6121: 1989

应用

适用于所有应用于室内或室外的塑料或橡胶绝缘的单芯铠装线缆，如果用于室内应用程序不需要耐候性特征的内、外密封。

特点

接头可以使电缆的内护套和外护套封闭起来，通过对铠装电线的截断保持电缆的机械维系性和电力传输的延续性，铠装线夹可以保持铠装电缆和电缆接头的电器连接。

防护等级

IP30

材料

符合BS 2874 CZ121 Pb3的黄铜.

螺纹规格

ISO公制（Mefric）；美制（NPT）；英制（BSP）；德制（PG）或根据客户要求

镀层选项

镀黄铜, 镀镍, 镀铬或者根据客户要求

工作温度

-80 ℃ ~ +300 ℃

可选附件

管套, 锁紧螺母, 进口密封垫圈, 接地环, 减震垫圈, 转接件/变径件, 制动塞，减速机

订货信息

 (接头型号/尺寸&螺纹尺寸)，例如：BW 32/M32 – 10mm

技术参数

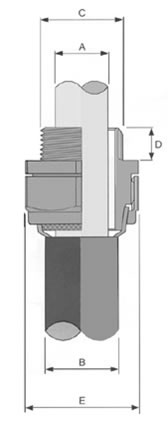

型号 入口螺纹孔径 "C" 入口螺纹长度 "D" 电缆护套入口直径"A"
最大 		电缆护套出口直径 "B"
最大 		铠装线直径 编织线直径 对角直径"E"
BW-20S M20 10 11.6 16.1 0.9/1.25 0.05/0.8 24.4
BW-20 M20 10 13.9 21.1 0.9/1.25 0.05/0.8 30.0
BW-25 M25 10 19.9 27.4 1.25/1.60 0.05/0.8 36.0
BW-32 M32 10 26.2 34.4 1.60/2.00 0.05/0.8 44.5
BW-40 M40 15 32.1 42.4 1.60/2.00 0.05/1.2 56.3
BW-50S M50 15 38.1 50.1 2.00/2.50 0.05/1.2 63.4
BW-50 M50 15 44.0 55.7 2.00/2.50 0.05/1.2 72.1
BW-63S M63 15 50.0 62.4 2.50 0.05/1.2 83.7
BW-63 M63 15 55.9 68.2 2.50 0.05/1.2 88.7
BW-75S M75 15 61.9 76.8 2.50 0.05/1.2 99.8
BW-75 M75 15 67.9 82.9 2.50/3.15 0.05/1.2 105.3
