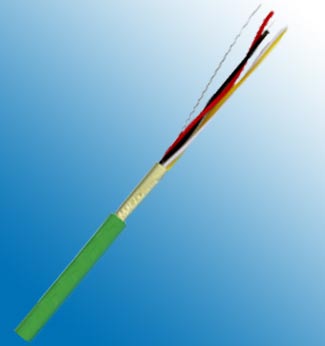

E.I.B 电缆(欧洲安装总线电缆)
应用
EIB总线安装由传感器和执行器组成。E.I.B.的设计概念是允许由一个系统控制整个大楼管理。照明，窗帘，采暖和通风装置可以通过E.I.B电缆进行自动的控制。这大大减少了一个现代建筑的布线使用。此电缆采用符合欧标的低烟无卤护套。可以安装在石膏的上面，中间或下面，管道中或管道直埋，干燥或潮湿区域，也可以用于外部，但要避免直接曝于阳光。
结构
| 类型/电缆结构 |
1 星形结构 |
2 对 |
| 内导体 |
铜导体 0.8mm |
铜导体 0.8mm |
| 绝缘材料 |
聚乙烯 |
聚乙烯 |
| 线芯颜色 |
白,黄,红,黑 |
白,黄,红,黑 |
| 成缆单元 |
线芯组成星形结构 |
线芯双绞成对,两对成束 |
| 线芯绕包 |
- |
- |
| 屏蔽 |
铝塑复合屏蔽 |
铝塑复合屏蔽 |
| 排流线 |
实心铜 |
多股镀锡铜 |
| 外护套材料 |
低烟无卤 |
低烟无卤 |
| 护套颜色 |
绿色 |
绿色 |
电气性能
| 测试电压 |
4KV |
| 工作电压 |
最大.150V |
| 导体电阻 |
37.0 Ohm/km @ 20°C |
| 绝缘电阻 |
1000MΩhms*km @ 20°C |
| 互电容@800Hz |
100nF/km 最大 |
| 不平衡电容 |
300pF/100m 最大 |
技术数据
| 重量 |
大约 62.0 kg/km |
大约 57.0 kg/km |
| 最小弯曲半径 (敷设) |
10 x OD mm |
10 x OD mm |
| 工作温度, 最小 |
-20°C(固定) |
-5°C (安装) |
| 工作温度, 最大 |
+70°C(固定) |
+50°C(安装) |
