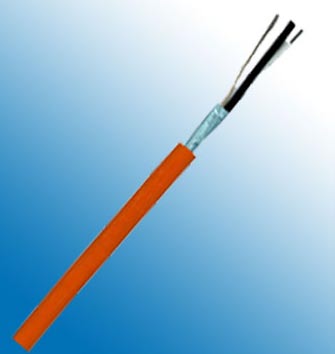

Foundation FieldbusISA/SP-50 Profibus PA A类
应用
Foundation™现场总线应用于内在区域，特别是自动化进程领域。作为A类应用(31.25 KBits/sec)的单对18AWG双向数字总线电缆有聚氯乙烯，低烟无卤和钢丝铠装三种护套可选。同样我们也可提供适用于防白蚁，防虫的总线电缆。
结构
| 类型 |
Foundation Fieldbus ISA/SP-50 Profibus PA A类 |
| 内导体 |
镀锡铜导体 18(7)AWG 0.88mm² |
| 绝缘材料 |
聚烯烃/发泡实心双层聚乙烯 |
| 成缆单元 |
- |
| 屏蔽 |
铝箔/聚酯箔 |
| 排流线 |
(20AWG) 镀锡铜 |
| 外护套材料 |
PVC |
| 线芯颜色 |
白 & 黑 |
| 护套颜色 |
橘黄色 |
电气性能
| 特性阻抗@31.25KHz |
100 Ω±20 Ω |
| 导体电阻 |
24 Ohm/km @ 20°C |
| 工作电压 |
最大: 300V |
| 测试电压 |
1.5KV |
| 标称衰减 |
39 KHz |
< |
3dB/km |
技术数据
| 重量 |
大约 85 kg/km/ 246 kg/km(钢丝铠装) |
| 最小弯曲半径 (敷设) |
15 x OD mm |
| 最低工作温度 |
- 25 °C |
| 最高工作温度 |
+80 °C |
* FOUNDATION™ 是FOUNDATION Fieldbus公司的注册商标
