  首页产品热电偶电缆

多对分屏蔽/总屏蔽加铠装加铅护套热电偶电缆

多对分屏蔽/总屏蔽加铠装加铅护套热电偶电缆

KCB分屏蔽/总屏蔽加铠装加铅护套

应用

这些电缆在电缆桥架或管道与不同的电热偶相连接，用于工业过程控制，炼油厂，石油和天然气厂。具有出色的防腐蚀，防潮和抗振性能。

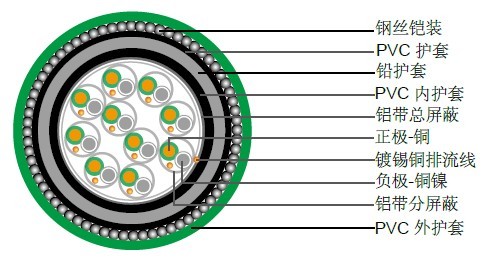

结构

导体: 实心
可用的型号: KX, EX, JX, TX, NX, KCA, KCB, RCA, RCB, SCA, SCB, BC
绝缘: PVC, PE, XLPE或LSZH
分屏蔽：24μm的铝带或PETP带另加直径0.6mm的实心镀锡铜排流线
绕包：至少一层塑料带
总屏蔽：24μm的铝带或PETP带另加截面积为0.5 mm²的7股镀锡铜排流线
内护套： PE, PVC或LSZH
铅护套：铅合金
护套：PVC或LSZH
铠装：镀锌钢丝
外护套: PVC或LSZH
颜色: 根据标准IEC 60584-3
防延燃性: IEC 60332-1
火焰传播测试: IEC 60332 cat. C
温度范围: 工作温度-30°C到70°C。安装温度-5°C到50°C。

0.5 mm²

对数 绝缘厚度(mm) 内护套厚度(mm) 铅护套厚度(mm)
 护套厚度(mm) 钢丝直径(mm) 外护套厚度(mm) 外径(mm) 重量(kg/km)
2 0.4 0.9 1.1 0.8 0.9 1.4 17.3 892
4 0.4 1.1 1.1 0.8 0.9 1.4 18.9 1078
6 0.4 1.2 1.1 0.8 0.9 1.5 21.2 1309
8 0.4 1.2 1.2 0.8 0.9 1.5 22.3 1491
10 0.4 1.2 1.2 0.8 1.25 1.6 25.4 1912
12 0.4 1.2 1.2 0.9 1.25 1.6 25.8 2000
16 0.4 1.3 1.3 0.9 1.25 1.7 28.2 2383
20 0.4 1.3 1.3 0.9 1.25 1.7 29.5 2610
24 0.4 1.3 1.4 1.0 1.25 1.8 32.6 3087

0.8 mm²

对数 绝缘厚度(mm) 内护套厚度(mm) 铅护套厚度(mm)
 护套厚度(mm) 钢丝直径(mm) 外护套厚度(mm) 外径(mm) 重量(kg/km)
2 0.4 0.9 1.1 0.8 0.9 1.4 18.0 970
4 0.4 1.1 1.1 0.8 0.9 1.5 20.2 1204
6 0.4 1.2 1.1 0.8 0.9 1.5 22.3 1451
8 0.4 1.2 1.2 0.8 0.9 1.6 24.6 1848
10 0.4 1.2 1.2 0.9 1.25 1.6 26.9 2137
12 0.4 1.3 1.3 0.9 1.25 1.7 28.2 2383
16 0.4 1.3 1.3 0.9 1.25 1.7 30.0 2690
20 0.4 1.3 1.4 1.0 1.25 1.8 32.1 3092
24 0.4 1.5 1.4 1.0 1.25 1.8 35.2 3581

1.0 mm²

对数 绝缘厚度(mm) 内护套厚度(mm) 铅护套厚度(mm)
 护套厚度(mm) 钢丝直径(mm) 外护套厚度(mm) 外径(mm) 重量(kg/km)
2 0.4 1.1 1.1 0.8 0.9 1.4 18.4 1011
4 0.4 1.1 1.1 0.8 0.9 1.5 20.2 1204
6 0.4 1.2 1.2 0.9 0.9 1.6 23.6 1691
8 0.4 1.2 1.2 0.9 1.25 1.6 24.6 1848
10 0.4 1.2 1.3 0.9 1.25 1.7 27.5 2244
12 0.4 1.3 1.3 0.9 1.25 1.7 28.2 2383
16 0.4 1.3 1.4 1.0 1.25 1.7 30.2 2781
20 0.4 1.5 1.4 1.1 1.25 1.8 32.5 3154
24 0.4 1.5 1.5 1.2 1.6 1.9 36.5 3982

1.3 mm²

对数 绝缘厚度(mm) 内护套厚度(mm) 铅护套厚度(mm)
 护套厚度(mm) 钢丝直径(mm) 外护套厚度(mm) 外径(mm) 重量(kg/km)
2 0.4 1.1 1.1 0.8 0.9 1.5 19.8 1140
4 0.4 1.2 1.2 0.9 0.9 1.5 22.5 1588
6 0.4 1.2 1.2 1.0 1.25 1.6 25.1 1915
8 0.4 1.2 1.3 1.1 1.25 1.6 26.4 2190
10 0.4 1.3 1.3 1.1 1.25 1.7 29.7 2606
12 0.4 1.3 1.4 1.1 1.25 1.7 30.5 2843
16 0.4 1.3 1.4 1.2 1.25 1.8 32.5 3235
20 0.4 1.5 1.5 1.2 1.25 1.9 35.2 3797
24 0.4 1.5 1.5 1.2 1.6 1.9 39.5 4653

1.5 mm²

对数 绝缘厚度(mm) 内护套厚度(mm) 铅护套厚度(mm)
 护套厚度(mm) 钢丝直径(mm) 外护套厚度(mm) 外径(mm) 重量(kg/km)
2 0.5 1.1 1.2 0.9 0.9 1.5 21.1 1303
4 0.5 1.2 1.2 1.0 0.9 1.5 23.7 1741
6 0.5 1.2 1.3 1.1 1.25 1.6 26.9 2193
8 0.5 1.3 1.3 1.1 1.25 1.7 28.7 2481
10 0.5 1.3 1.4 1.2 1.25 1.7 31.9 2995
12 0.5 1.3 1.4 1.2 1.25 1.7 32.6 3164
16 0.5 1.5 1.5 1.3 1.25 1.9 36.3 3863
20 0.5 1.5 1.6 1.3 1.6 1.9 39.2 4686
24 0.5 1.7 1.6 1.3 1.6 2.0 43.6 5471

*此处的重量只是近似值。它会因为绝缘和导体材料的不同而改变。
