DIN VDE 0815PVC/LSZH绝缘&PVC/LSZH护套电话电缆
J-Y(St)Y…2X0.6 Lg J-Y(St)Y…2X0.8 Lg
J-H(St)H…2X0.6 Lg J-H(St)H…2X0.8 Lg

DIN VDE 0815PVC/LSZH绝缘&PVC/LSZH护套电话电缆

应用

该设备电缆用于电话和信号传输,适合永久安装在干燥和潮湿的房间内或外墙上。它们可灵活安装用于传输低频模拟或数字信号。

标准

• DIN VDE 0815

DIN VDE 0815PVC/LSZH绝缘&PVC/LSZH护套电话电缆

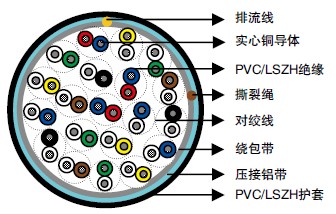

结构

• 导体:0.6/0.8mm实心退火裸铜,遵照VDE 0295/IEC 60228 Class 1标准。
• 绝缘:DIN VDE 0207-4 YI1 PVC。LSZH可选。
• 绞对:绝缘线以不同绞距扭绞成对以减少串扰。
• 成缆单元:对绞线。
• 成缆方式:线对层绞为缆心。
• 缆心绕包:一层或多层防潮聚酯带以搭接方式绕包或纵包于缆芯外。
• 屏蔽:压接铝带搭接缠绕以完全覆盖缆心。
• 护套:DIN VDE 0207-5 YM1 type PVC。LSZH护套可选。
• 撕裂绳:尼龙撕裂绳可帮助剥离护套。
• 排流线:10对以下电缆含有一根直径0.4mm的排流线。10对以上电缆含有一根直径0.6mm的排流线。

类型代码

J- 安装电缆
Y 聚氯乙烯(PVC)
H 低烟无卤
(St) 静电屏蔽
Lg 层绞式

电气性能

标称导体直径 mm 0.6 0.8 0.6 0.8
VDE代码   J-Y(St)Y J-Y(St)Y J-H(St)H J-H(St)H
导体尺寸 mm2 0.283 0.5 0.283 0.5
最大导体电阻@20℃ Ω/km 63 34.6 63 34.6
最大环路电阻@20℃ Ω/km 130 73.2 130 73.2
最小绝缘电阻@500V DC @20℃ MΩ.km 100 100 100 100
最大平均衰减@0.8KHz dB/km 1.7 1.1 1.7 1.1
最大互电容 @0.8KHz* nF/km 100 100 120 120
最大电容不平衡K1 pF/100m 300 300 300 300
最大工作电压峰值 V 300 300 300 300
绝缘材料   PVC PVC LSZH LSZH
护套材料   PVC PVC LSZH LSZH
标称绝缘厚度 mm 0.3 0.4 0.3 0.4
标称绝缘线直径 mm 1.2 1.6 1.2 1.6

* 4对以下电缆为120nF/km

机械和热性能

操作温度范围(静态):-30℃ – +70℃
安装温度范围(动态):-20℃ – +50℃
最小弯曲半径:7.5 x 外径

色码

2对电缆:
对1:a线 红 b线 黑
对2:a线 白 b线 黄
4对及以上电缆:
a线 每层的第一对 红,其他对 白
b线 从外向里为蓝,黄,绿,棕,黑的重复序列

尺寸和重量

VDE代码:J-Y(St)Y …x2x0.6/0.8 Lg

电缆代码 线对数量 标称绝缘厚度
mm
标称护套厚度
mm
标称外径
mm
标称重量
kg/km
0.6mm导体, 1.2mm绝缘线
T815J-Y(St)Y-Lg-1P06 1 0.3 1.0 4.8 30
T815J-Y(St)Y-Lg-2P06 2 0.3 1.0 5.0 40
T815J-Y(St)Y-Lg-3P06 3 0.3 1.0 6.3 50
T815J-Y(St)Y-Lg-4P06 4 0.3 1.0 6.5 60
T815J-Y(St)Y-Lg-5P06 5 0.3 1.0 7.2 70
T815J-Y(St)Y-Lg-6P06 6 0.3 1.0 7.5 80
T815J-Y(St)Y-Lg-8P06 8 0.3 1.0 8.0 90
T815J-Y(St)Y-Lg-10P06 10 0.3 1.0 10.0 110
T815J-Y(St)Y-Lg-12P06 12 0.3 1.0 10.2 130
T815J-Y(St)Y-Lg-14P06 14 0.3 1.0 10.5 145
T815J-Y(St)Y-Lg-16P06 16 0.3 1.0 11.0 160
T815J-Y(St)Y-Lg-20P06 20 0.3 1.0 12.0 190
T815J-Y(St)Y-Lg-24P06 24 0.3 1.0 13.0 220
T815J-Y(St)Y-Lg-30P06 30 0.3 1.2 14.0 280
T815J-Y(St)Y-Lg-40P06 40 0.3 1.2 15.0 350
T815J-Y(St)Y-Lg-50P06 50 0.3 1.2 17.0 430
T815J-Y(St)Y-Lg-60P06 60 0.3 1.2 19.0 500
T815J-Y(St)Y-Lg-80P06 80 0.3 1.4 21.0 640
T815J-Y(St)Y-Lg-100P06 100 0.3 1.4 24.0 850
0.8mm导体,1.6mm绝缘线
T815J-Y(St)Y-Lg-1P08 1 0.4 1.0 6.0 40
T815J-Y(St)Y-Lg-2P08 2 0.4 1.0 7.0 60
T815J-Y(St)Y-Lg-3P08 3 0.4 1.0 8.5 80
T815J-Y(St)Y-Lg-4P08 4 0.4 1.0 9.0 100
T815J-Y(St)Y-Lg-5P08 5 0.4 1.0 9.5 120
T815J-Y(St)Y-Lg-6P08 6 0.4 1.0 11.0 140
T815J-Y(St)Y-Lg-8P08 8 0.4 1.0 11.5 170
T815J-Y(St)Y-Lg-10P08 10 0.4 1.2 13.2 220
T815J-Y(St)Y-Lg-12P08 12 0.4 1.2 14.2 250
T815J-Y(St)Y-Lg-14P08 14 0.4 1.2 15.0 280
T815J-Y(St)Y-Lg-16P08 16 0.4 1.2 16.0 320
T815J-Y(St)Y-Lg-20P08 20 0.4 1.2 17.0 380
T815J-Y(St)Y-Lg-24P08 24 0.4 1.4 19.0 460
T815J-Y(St)Y-Lg-30P08 30 0.4 1.4 20.8 560
T815J-Y(St)Y-Lg-40P08 40 0.4 1.4 23.0 710
T815J-Y(St)Y-Lg-50P08 50 0.4 1.6 26.0 900
T815J-Y(St)Y-Lg-60P08 60 0.4 1.6 28.0 1050
T815J-Y(St)Y-Lg-80P08 80 0.4 1.8 31.5 1400
T815J-Y(St)Y-Lg-100P08 100 0.4 2.0 33.0 1750

VDE代码:J-H(St)H …x2x0.6/0.8 Lg

电缆代码 线对数量 标称绝缘厚度
mm
标称护套厚度
mm
标称外径
mm
标称重量
kg/km
0.6mm导体, 1.2mm绝缘线
T815J-H(St)H-Lg-2P06 2 0.3 1.0 8.0 65
T815J-H(St)H-Lg-4P06 4 0.3 1.0 10.0 100
T815J-H(St)H-Lg-6P06 6 0.3 1.0 11.0 117
T815J-H(St)H-Lg-10P06 10 0.3 1.0 12.0 155
T815J-H(St)H-Lg-20P06 20 0.3 1.0 15.0 270
T815J-H(St)H-Lg-30P06 30 0.3 1.2 17.0 322
T815J-H(St)H-Lg-40P06 40 0.3 1.2 18.0 408
T815J-H(St)H-Lg-50P06 50 0.3 1.2 20.0 491
T815J-H(St)H-Lg-60P06 60 0.3 1.2 21.0 573
T815J-H(St)H-Lg-80P06 80 0.3 1.4 24.0 756
T815J-H(St)H-Lg-100P06 100 0.3 1.4 27.0 917
0.8mm导体,1.6mm 绝缘线
T815J-H(St)H-Lg-1P08 2 0.4 1.0 9.0 77
T815J-H(St)H-Lg-4P08 4 0.4 1.0 11.0 135
T815J-H(St)H-Lg-6P08 6 0.4 1.0 12.0 165
T815J-H(St)H-Lg-10P08 10 0.4 1.2 15.0 250
T815J-H(St)H-Lg-20P08 20 0.4 1.2 19.0 420
T815J-H(St)H-Lg-30P08 30 0.4 1.4 22.0 620
T815J-H(St)H-Lg-40P08 40 0.4 1.4 26.0 850
T815J-H(St)H-Lg-50P08 50 0.4 1.6 28.0 1000
T815J-H(St)H-Lg-60P08 60 0.4 1.6 30.0 1150
T815J-H(St)H-Lg-80P08 80 0.4 1.8 34.0 1550
T815J-H(St)H-Lg-100P08 100 0.4 2.0 38.0 1850
