CW 1236发泡PE绝缘&PE护套填充型电缆

CW 1236发泡PE绝缘&PE护套填充型电缆

应用

该电缆为填充型,适用于电话交换中心至用户分配区的接入或主干网络。适合穿管或直埋敷设。

标准

• CW 1236

CW 1236发泡PE绝缘&PE护套填充型电缆

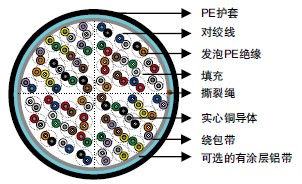

结构

• 导体:0.32/0.4/0.5/0.63/0.9mm实心退火裸铜,遵照BS 6360/IEC 60228class 1标准。
• 绝缘:BS 6234/BS EN 50290-2-23/IEC 60708发泡PE。
• 绞对:绝缘线以不同绞距扭绞成对以减少串扰。
• 成缆单元:对绞线。
• 成缆方式:100对以下电缆由25对单元或12/13对单元构成;100对以上电缆由25、50或100对的单元构成。所有额外的线对构成一个独立的单元。遵照CW 1236标准结构,详见电缆组成附表。
• 缆心绕包:一层或多层防潮聚酯带以搭接方式绕包或纵包于缆芯外。这些聚酯带在屏蔽层与独立导体之间提供热,机械及绝缘保护。
• 防潮层(可选):一层可选的单面或双面有涂层的铝带(0.15mm)纵向搭接缠绕于缆心外以提供100%电气屏蔽覆盖并防止水汽侵入。
• 填充:电缆的缆芯间隙用石油膏进行填充以防止纵向渗水。电缆内屏蔽层与防潮聚酯带之间,屏蔽层和护套之间的空隙均涂有防水填充物。
• 护套:BS 6234/IEC 60708黑色低密度聚乙烯,可抵御日照,温度变化,地面化学物质和其他环境条件的侵蚀。
• 撕裂绳:可提供撕裂绳用于纵向撕裂护套以方便其剥除。
• 备用对(可选):200对以上大对数电缆可包含备用线对。
• 排流线(可选):可提供纵向放置的镀锡铜排流线以保证屏蔽层的电气连续性。

可选结构

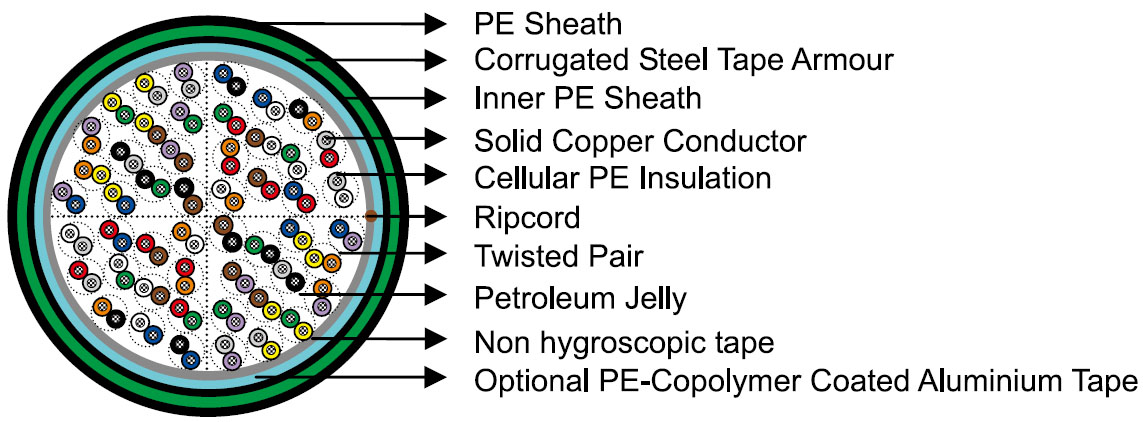

• 铠装电缆:钢丝铠装或皱纹钢带铠装层覆盖于可选的内护套外。对于钢带铠装电缆,0.15mm涂有聚合物的钢带搭接缠绕于
缆心外, 铠装层外包有一层聚乙烯外护套。

CW 1236发泡PE绝缘&PE护套填充型电缆CW 1236发泡PE绝缘&PE护套填充型电缆

电气性能

标称导体直径 mm 0.32 0.4 0.5 0.63 0.9
导体线规 AWG 28 26 24 22 19
导体尺寸 mm2 0.08 0.126 0.196 0.312 0.636
最大平均导体电阻@20℃ Ω/km 223 143 91 58 28
最小绝缘电阻@500V DC MΩ.km 1500 1500 1500 1500 1500
最大平均互电容@800Hz* nF/km 56 56 56 56 59
最大个体互电容@800Hz (99%) nF/km 64 64 64 64 65
最大个体电容不平衡@800Hz 线对之间 (99%) pF/500m 275 275 275 275 275
最大导体环路电阻@20℃ Ω/km 470 300 192 114 60
阻抗@1KHz 1000 994 796 660 445
阻抗@100KHz 156 147 134 125 122
阻抗@512KHz 122 120 118 117 116
阻抗@1MHz 120 117 115 114 113
最大平均衰减@0.8KHz dB/km 1.76 1.64 1.30 1.04 0.74
最大平均衰减@1KHz dB/km 1.8 1.68 1.35 1.08 0.76
最大平均衰减@3KHz dB/km 3.4 3.18 2.52 2.01 1.42
最大平均衰减@150KHz dB/km 16.8 11.4 8.3 6.2 4.4
最大平均衰减@772KHz dB/km 29.5 24.3 19.4 15.4 10.8
最大平均衰减@1000KHz dB/km 33.5 27.1 21.4 17.5 12.8
介电强度 导体之间(3secs) V DC 500 500 500 500 500
标称绝缘厚度 mm 0.145 0.175 0.20 0.26 0.30
标称绝缘线直径 mm 0.61 0.75 0.90 1.15 1.50

*400对以下电缆0.63mm & 0.9mm的互电容值可增加3%。

机械和热性能

操作温度范围(静态):-30℃ – +70℃
安装温度范围(动态):-20℃ – +50℃
最小弯曲半径:10 x 外径(非铠装电缆);15 x 外径(铠装电缆)

色码

CW 1236标准色码,详见色码表。

1 2
