CW 1128 & CW 1128/1179发泡PE绝缘&PE护套填充型电缆

CW 1128 & CW 1128/1179发泡PE绝缘&PE护套填充型电缆

应用

该线缆适用于接入或主干网络,可用于电话局至用户区的连接。适合管道敷设,直埋敷设和架空敷设。填充型电缆适用于用户接入线,可敷设于地下或人行道沿线。铠装电缆适合直埋敷设。Figure-8自承式电缆可用于架空敷设。

标准

• CW 1128 (非屏蔽填充型电缆)
• CW 1128/1179 (屏蔽 填充型电缆)
• CW 1128/1252 (自承式填充型电缆)
• CW 1128/1198 (钢丝铠装填充型电缆)
• CW 1128/1179/1198 (钢丝铠装屏蔽&填充型电缆)

CW 1128 & CW 1128/1179发泡PE绝缘&PE护套填充型电缆

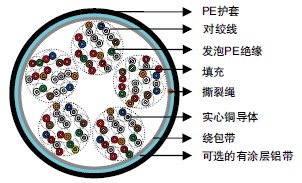

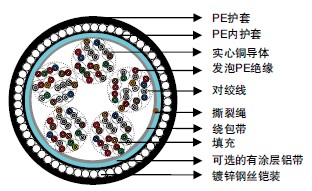

结构

  • • 导体:0.4/0.5/0.6/0.63/0.9 mm实心退火裸铜,遵照BS 6360/IEC 60228class 1标准。
  • • 绝缘:BS 6234/BS EN 50290-2-23/IEC 60708发泡聚乙烯绝缘。
  • • 绞对:绝缘线以不同绞距扭绞成对以减少串扰。
  • • 成缆单元:对绞线。
  • • 成缆方式:电缆由10对的单元组成。所有额外的线对构成一个独立的单元。遵照CW 1128标准结构详见电缆组成表。
  • • 缆心绕包:一层或多层防潮聚酯带以搭接方式绕包或纵包于缆芯外。这些聚酯带在屏蔽层与独立导体之间提供热,机械及绝缘保护。
  • • 防潮层(可选):压接护套,由单面或双面有涂层的铝带(0.15mm)构成,纵向搭接缠绕于缆心外以提供100%电气屏蔽覆盖并防止水汽侵入。
  • • 内护套(铠装电缆):黑色聚乙烯。
  • • 铠装(铠装电缆):镀锌钢丝铠装缠绕于内护套外。
  • • 填充:电缆的缆芯间隙用石油膏进行填充以防止纵向渗水。电缆内屏蔽层与防潮聚酯带之间,屏蔽层和护套之间的空隙均涂有防水填充物。
  • • 护套:BS 6234/IEC 60708/ASTM D 1248黑色低密度聚乙烯,可抵御日照,温度变化,地面化学物质和其他环境条件的侵蚀。
  • • 撕裂绳(可选):可提供撕裂绳用于纵向撕裂护套以方便其剥除。
  • • 排流线(可选):可提供纵向放置的镀锡铜排流线以保证屏蔽层的电气连续性。

CW 1128 & CW 1128/1179发泡PE绝缘&PE护套填充型电缆CW 1128 & CW 1128/1179发泡PE绝缘&PE护套填充型电缆

电气性能

标称导体直径 mm 0.4 0.5 0.6 0.63 0.9
导体线规 AWG 26 24 - 22 19
导体尺寸 mm2 0.126 0.196 0.283 0.312 0.636
最大平均导体电阻@20℃ Ω/km 143 91 63 58 28
最小绝缘电阻@500V DC MΩ.km 1500 1500 1500 1500 1500
最大平均互电容@800Hz* nF/km 56 56 42 56 59
最大个体互电容@800Hz (99%) nF/km 64 64 46 64 65
最大个体电容不平衡@800Hz 线对之间 (99%) pF/500m 275 275 275 275 275
最大导体环路电阻@20℃ Ω/km 300 192 130 114 60
阻抗@1KHz 994 796 665 660 445
阻抗@100KHz 147 134 127 125 122
阻抗@512KHz 120 118 117.5 117 116
阻抗@1MHz 117 115 114.5 114 113
最大平均衰减@0.8KHz dB/km 1.64 1.30 1.1 1.04 0.74
最大平均衰减@1KHz dB/km 1.68 1.35 1.14 1.08 0.76
最大平均衰减@3KHz dB/km 3.18 2.52 2.3 2.01 1.42
最大平均衰减@150KHz dB/km 11.4 8.3 7.2 6.2 4.4
最大平均衰减@772KHz dB/km 24.3 19.4 17.4 15.4 10.8
最大平均衰减@1000KHz dB/km 27.1 21.4 18.5 17.5 12.8
介电强度 导体之间(3secs) V DC 500 500 500 500 500
标称绝缘厚度 mm 0.175 0.20 0.375 0.26 0.30
标称绝缘线直径 mm 0.75 0.90 1.35 1.15 1.50

备注:20对以下屏蔽电缆不适用最大平均互电容值,且99%最大值应增加3nF.

机械和热性能

操作温度范围(静态):-30℃ – +70℃
安装温度范围(动态):-20℃ – +50℃
最小弯曲半径:10 x 外径(非铠装电缆);15 x 外径(铠装电缆)

色码

CW 1128标准色码,详见色码表。
成缆单元编号 a线 b线
1
2
3
4
5
6
绿
7
8 绿
9
10
单元编号 绑带颜色
1
2
3 绿
4
5
6
7
8
9
10
Cable Size No. and Pair Size of Units in Centre and 1st Layer
中心 1st 层
2 pairs 1 X 2
5 pairs
1 X 5
10 pairs  1 X 10
20 pairs   4 X 5
  2 X 10
50 pairs 5 X 10
  1 X 10 4 X 10
100 pairs 2 X 10 8 X 10
  3 X 10 7 X 10
  4 X 5 8 X 10

注:2对电缆以四线组方式生产,以橙,绿,白,黑的颜色顺序标记。
