ADSL连接电缆

ADSL连接电缆

应用

该电缆适用于ADSL传输系统。 该电缆传输速率可达10MHz,有较小的电缆直径和易剥除的护套。

标准

• IEC 61156-1 Part 1
• ANSI/ICEA S-80-576

ADSL连接电缆

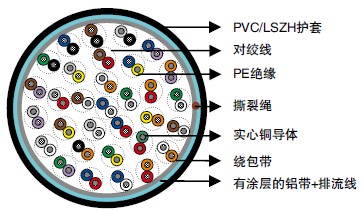

结构

• 导体:0.4mm实心退火裸铜,遵照ASTM B-3/IEC 60228 Class 1标准。
• 绝缘:ASTM D 1248/IEC 60708实心聚乙烯。
• 绞对:对绞线
• 成缆方式:层绞式
• 缆心绕包:一层或多层防潮聚酯带以搭接方式绕包或纵包于缆芯外。
• 屏蔽:铝聚酯带和镀锡铜编织屏蔽。
• 护套:PVC或LSZH
• 撕裂绳:撕裂绳可帮助剥离护套。

电气性能

线对数量   24 32 64 72 96 128
最大导体电阻 @20℃ Ω/km 143 143 143 143 143 143
最小绝缘电阻@500V DC MΩ.km 1000 1000 1000 1000 1000 1000
最大互电容 @800Hz nF/km 80 80 80 80 80 80
最大电容不平衡  线对之间 pF/500m 250 250 250 250 250 250
阻抗 120 120 105 105 100 105
最大平均衰减@1MHz dB/km 32 32 32 32 32 32
最大平均衰减@10MHz dB/km 110 110 110 110 110 110
最小近端串扰  线对之间 @1MHz dB 55 55 55 55 55 55
最小近端串扰  线对之间 @10MHz dB 40 40 40 40 40 40
介电强度 1min V DC 1500 1500 1500 1500 1500 1500

机械和热性能

操作温度范围(静态):-30℃ – +70℃
安装温度范围(动态):-20℃ – +50℃
最小弯曲半径:10 x 外径

色码

遵照ANSI/ICEA S-80-576标准色码,详见色码表。

尺寸和重量

电缆代码 线对数量 标称绝缘厚度
mm
标称护套厚度
mm
标称外径
mm
标称重量
kg/km
TP576-2Y(St)Y-24P04-ADSL 24 / 3X4Q 0.2 0.9 11.0 139
TP576-2Y(St)Y-32P04-ADSL 32 / 4X4Q 0.2 0.9 12.0 180
TP576-2Y(St)Y-64P04-ADSL 64 0.15 1.0 15.0 300
TP576-2Y(St)Y-72P04-ADSL 72 0.15 1.0 16.0 330
TP576-2Y(St)Y-96P04-ADSL 96 0.15 1.1 19.5 450
TP576-2Y(St)Y-128P04-ADSL 128 0.15 1.2 20.0 528
