  首页产品海底电缆

部分纵向阻水电缆

部分纵向阻水海底电缆Submarine Cables

应用

该舰艇舷外安装电缆横向阻水，纵向完全阻水（所有芯线不阻水），按照VG 95218 part 29标准设计。

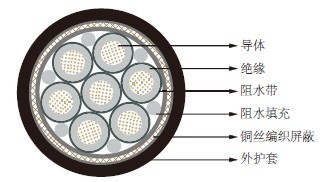

结构

导体：多股细铜丝。
绝缘：特殊弹性体。
分隔：阻水带。
填充：阻水填充。
屏蔽：镀锡铜编织。
护套：交联无卤阻燃材料。

电气数据

500V

芯数×标称截面积 最大传输阻抗
No. × mm² m Ω /m
27×2×0.38 30
4×0.5 30
2×0.75 30
3×0.75 30
4×2×0.75 30
8×2×0.75 30
10×2×0.75 30
37×0.75 30
4×1.0 30
4×6+2×1.0 30
2×1.5 30
3×1.5 30
3G1.5 30
5×1.5 30
5G1.5 30
7x1.5 30
12×1.5 30
24×1.5 30
19×6 30
2×6.0 30

1200V

芯数×标称截面积 最大传输阻抗
No. × mm² m Ω /m
1×35 30
1×120 30
1×185 30
1×240 30

尺寸和重量

500V

芯数×标称截面积 最大单芯直径 最小护套厚度 最小外径 最大外径 最大重量
No. × mm² mm mm mm mm kg/km
27×2×0.38 1.35 2.0 22.0 22.6 630
4×0.5 1.5 1.5 9.5 9.7 140
2×0.75 1.9 1.3 7.8 8.2 96
3×0.75 1.9 1.3 8 8.4 110
4×2×0.75 1.9 1.8 14.3 14.9 275
8×2×0.75 1.9 2.0 16.9 17.5 420
10×2×0.75 1.9 2.0 21.2 21.8 600
37×0.75 1.9 2.0 18.3 18.9 650
4×1.0 2.2 2.0 10.0 10.6 175
4×6+2×1.0 5.2/2.2 2.0 17.6 18.2 785
2×1.5 2.4 1.5 9.4 10.0 150
3×1.5 2.4 1.5 9.7 10.3 160
3G1.5 2.4 1.5 9.7 10.3 160
5×1.5 2.4 1.5 11.3 11.8 230
5G1.5 2.4 1.5 11.3 11.8 230
7x1.5 2.4 1.5 11.6 12.2 250
12×1.5 2.4 2.0 15.1 15.7 425
24×1.5 2.4 2.5 21.5 22.1 835
19×6 5.2 2.5 32.5 33 1800
2×6.0 5.2 2.0 16.8 17.4 410

1200V

芯数×标称截面积 最大单芯直径 最小护套厚度 最小外径 最大外径 最大重量
No. × mm² mm mm mm mm kg/km
1×35 11.3 2.5 17.0 17.5 680
1×120 21.6 2.5 28.7 29.3 2000
1×185 25.3 2.5 31.9 32.5 2900
1×240 29.8 2.5 35.3 35.9 4050
