单对屏蔽&绝缘部分纵向阻水电缆

单对屏蔽&绝缘部分纵向阻水海底电缆Submarine Cables

应用

该舰艇舷外安装电缆横向阻水,纵向完全阻水(所有芯线不阻水),按照VG 95218 part 29标准设计。

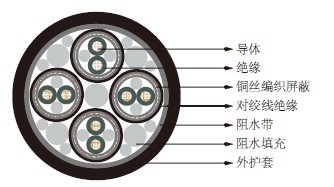

结构

导体:多股细铜丝。
绝缘:特殊弹性体。
成缆单元:对绞线。
单独屏蔽:镀锡铜编织单对屏蔽。
对绞线绝缘:特殊弹性体。
填充:阻水填充。
分隔:阻水带。
护套:交联无卤阻燃材料。

电气数据

500V

芯数×标称截面积 最大传输阻抗
No. × mm² m Ω /m
4×2×0.75 15
8×2×0.75 15
10×2×0.75 15
27×2×0.38 15
12×2×0.38 15

尺寸和重量

500V

芯数×标称截面积 最大单芯直径 最小护套厚度 最小外径 最大外径 最大重量
No. × mm² mm mm mm mm kg/km
4×2×0.75 1.9 1.7 20.5 20.9 530
8×2×0.75 1.9 2.0 26.1 26.5 880
10×2×0.75 1.9 2.0 32.3 32.9 1350
27×2×0.38 1.3 2.5 42.1 42.7 1800
12×2×0.38 1.9 2.0 30.6 31.2 1190
