XLPE绝缘AC中压含光缆的海底电缆

XLPE绝缘AC中压含光缆的海底电缆

应用

该海底电缆用于向沿岸岛屿、石油平台输送电力或跨越河流和湖泊。电缆设计基于国内或国际标准如VDE、IEC和ICEA,或按照客户的设计和标准。

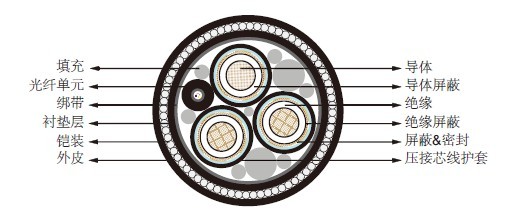

结构

导体:紧凑圆形多股铜导体,阻水。
导体屏蔽:挤出式半导电材料。
绝缘:XLPE。
绝缘屏蔽:挤出式半导电材料。
屏蔽:铜丝和铜带螺旋,膨胀粉。
压接芯线护套:铝带粘结PE护套。
填充:聚丙烯填充。
光纤单元:光缆。
分隔:绑带。
衬垫层:聚丙烯纤维。
铠装:镀锌钢丝。
外皮:麻布带,沥青材料,聚丙烯纤维。

电气数据

6/10(12) kV

标称截面积 电容 电感 额定电流
mm² μF/mm mH/km A
35 0.23 0.43 167
50 0.26 0.41 199
70 0.29 0.38 241
95 0.32 0.37 288
120 0.35 0.35 327
150 0.38 0.34 363
185 0.42 0.33 405
240 0.47 0.32 464

12/20(24) kV

标称截面积 电容 电感 额定电流
mm² μF/mm mH/km A
35 0.17 0.47 171
50 0.18 0.44 199
70 0.20 0.41 243
95 0.22 0.40 292
120 0.24 0.38 328
150 0.26 0.37 364
185 0.28 0.35 408
240 0.31 0.34 467

18/30(36) kV

标称截面积 电容 电感 额定电流
mm² μF/mm mH/km A
50 0.14 0.48 202
70 0.15 0.45 245
95 0.17 0.42 291
120 0.18 0.41 330
150 0.19 0.39 366
185 0.21 0.38 411
240 0.23 0.36 470

尺寸和重量

6/10(12) kV

标称截面积 标称导体
直径
标称绝缘
厚度
标称屏蔽
截面积
标称芯线
护套厚度
标称芯线
直径
标称衬垫
厚度
标称钢丝
直径
外皮厚度 外径 重量
mm² mm mm mm² mm mm mm mm mm mm kg/m
35 7.0 3.4 16 2.5 24 2 3.15 3.5 70 7.5
50 8.2 3.4 16 2.5 25 2 3.15 3.5 73 8.2
70 9.9 3.4 16 2.5 27 2 4.0 3.5 77 9.9
95 11.5 3.4 16 2.5 28 2 4.0 3.5 80 11.1
120 13.0 3.4 16 2.5 30 2 4.0 3.5 84 12.2
150 14.5 3.4 25 2.5 31 2 4.0 3.5 87 13.6
185 16.1 3.4 25 2.5 33 2 5.0 4.0 93 16.8
240 18.6 3.4 25 2.5 35 2 5.0 4.0 99 19.1

12/20(24) kV

标称截面积 标称导体
直径
标称绝缘
厚度
标称屏蔽
截面积
标称芯线
护套厚度
标称芯线
直径
标称衬垫
厚度
标称钢丝
直径
外皮厚度 外径 重量
mm² mm mm mm² mm mm mm mm mm mm kg/m
35 7.0 5.5 16 2.5 28 2 3.15 3.5 78 8.8
50 8.2 5.5 16 2.5 30 2 3.15 3.5 83 9.3
70 9.9 5.5 16 2.5 31 2 4.0 3.5 87 11.4
95 11.5 5.5 16 2.5 33 2 4.0 3.5 89 12.7
120 13.0 5.5 16 2.5 34 2 4.0 4.0 94 14.1
150 14.5 5.5 25 2.5 36 2 4.0 4.0 97 15.3
185 16.1 5.5 25 2.5 37 2 5.0 4.0 102 18.6
240 18.6 5.5 25 2.5 40 2 5.0 4.0 108 21.1

18/30(36) kV

标称截面积 标称导体
直径
标称绝缘
厚度
标称屏蔽
截面积
标称芯线
护套厚度
标称芯线
直径
标称衬垫
厚度
标称钢丝
直径
外皮厚度 外径 重量
mm² mm mm mm² mm mm mm mm mm mm kg/m
50 8.2 8.0 16 2.5 35 2 3.15 3.5 93 11.1
70 9.9 8.0 16 2.5 36 2 4.0 4.0 99 12.8
95 11.5 8.0 16 2.5 38 2 4.0 4.0 102 14.9
120 13.0 8.0 16 2.5 39 2 4.0 4.0 105 16.2
150 14.5 8.0 25 2.5 41 2 4.0 4.0 108 17.6
185 16.1 8.0 25 2.5 42 2 5.0 4.0 113 21.0
240 18.6 8.0 25 2.5 45 2 5.0 4.0 119 23.4
