屏蔽螺旋电缆 (热塑性聚酯弹性体(TPE-E)/聚氨酯(PUR))

屏蔽螺旋电缆 (热塑性聚酯弹性体(TPE-E)/聚氨 屏蔽螺旋电缆 (热塑性聚酯弹性体(TPE-E)/聚氨

应用:

TPE-E/PUR 屏蔽螺旋电缆应用于照明行业,机械,电动工具,建筑行业,移动设备等,适合使用在需要使用半导体屏蔽控制电缆部门。

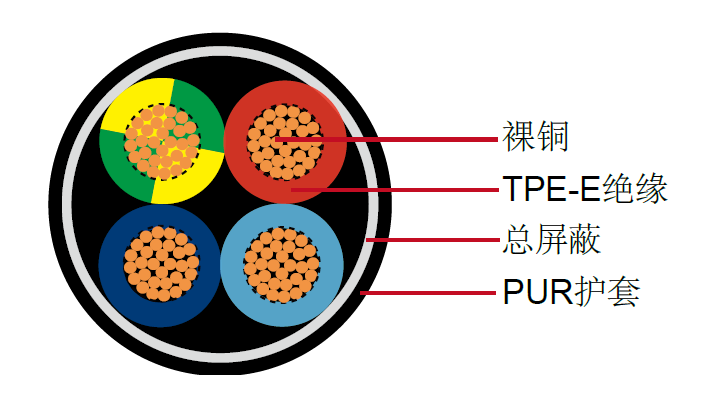

结构:

导体:绞合裸铜导体,符合 DIN VDE 0295 与 IEC 60228 5类标准
芯绞合
全屏蔽
单芯绝缘:热塑性聚酯弹性体( TPE-E)
单芯颜色编码:符合 VDE 0293 与 DIN 47100 标准
护套:聚氨酯(PUR)外护套
护套颜色:黑色(其他颜色与样式可根据客户要求)

特性:

额定温度:-25°C 到 +70°C
额定电压:
300V (到 0.14 mm²)
500V (到 0.25 mm²)
弹性系数:TPE/PUR 黑色约 1 : 4
测试电压:2000 V

尺寸和重量:

AWG 横截面积 封闭螺旋长度 单芯线缆直径 成缆外径 铜重量
  mm2 mm mm mm kg/km
26 2 x 0.14 300 3.80 13.60 30.60
26 2 x 0.14 400 3.80 13.60 39.60
26 2 x 0.14 500 3.80 13.60 48.60
26 2 x 0.14 1000 3.80 13.60 93.60
26 3 x 0.14 300 4.10 15.20 44.20
26 3 x 0.14 400 4.10 15.20 55.80
26 3 x 0.14 500 4.10 15.20 67.50
26 3 x 0.14 1000 4.10 15.20 135.00
26 4 x 0.14 300 4.60 16.20 47.60
26 4 x 0.14 400 4.60 16.20 61.60
26 4 x 0.14 500 4.60 16.20 75.60
26 4 x 0.14 1000 4.60 16.20 145.60
26 5 x 0.14 300 4.60 17.20 54.40
26 5 x 0.14 400 4.60 17.20 70.40
26 5 x 0.14 500 4.60 17.20 86.40
26 5 x 0.14 1000 4.60 17.20 166.40
26 6 x 0.14 300 5.20 19.40 64.60
26 6 x 0.14 400 5.20 19.40 83.60
26 6 x 0.14 500 5.20 19.40 102.60
26 6 x 0.14 1000 5.20 19.40 197.60
26 7 x 0.14 300 5.50 20.00 68.00
26 7 x 0.14 400 5.50 20.00 88.00
26 7 x 0.14 500 5.50 20.00 108.00
26 7 x 0.14 1000 5.50 20.00 208.00
26 8 x 0.14 300 5.60 20.20 74.80
26 8 x 0.14 400 5.60 20.20 96.80
26 8 x 0.14 500 5.60 20.20 118.80
26 8 x 0.14 1000 5.60 20.20 228.80
26 2 x 0.25 300 4.50 16.00 51.00
26 2 x 0.25 400 4.50 16.00 66.00
26 2 x 0.25 500 4.50 16.00 81.00
26 2 x 0.25 1000 4.50 16.00 156.00
26 4 x 0.25 300 5.00 18.00 74.80
26 4 x 0.25 400 5.00 18.00 96.80
26 4 x 0.25 500 5.00 18.00 118.80
26 4 x 0.25 1000 5.00 18.00 228.80
24 5 x 0.25 300 5.40 19.80 85.00
24 5 x 0.25 400 5.40 19.80 110.00
24 5 x 0.25 500 5.40 19.80 135.00
24 5 x 0.25 1000 5.40 19.80 260.00
24 6 x 0.25 300 5.70 20.40 102.00
24 6 x 0.25 400 5.70 20.40 132.00
24 6 x 0.25 500 5.70 20.40 162.00
24 6 x 0.25 1000 5.70 20.40 312.00
24 8 x 0.25 300 6.50 23.00 119.00
24 8 x 0.25 400 6.50 23.00 154.00
24 8 x 0.25 500 6.50 23.00 189.00
24 8 x 0.25 1000 6.50 23.00 364.00
24 12 x 0.25 300 7.10 26.20 170.00
24 12 x 0.25 400 7.10 26.20 220.00
24 12 x 0.25 500 7.10 26.20 270.00
24 12 x 0.25 1000 7.10 26.20 520.00
20 2 x 0.50 300 5.50 20.00 78.20
20 2 x 0.50 400 5.50 20.00 101.20
20 2 x 0.50 500 5.50 20.00 124.20
20 2 x 0.50 1000 5.50 20.00 239.20
20 4 x 0.50 300 5.80 21.60 153.00
20 4 x 0.50 400 5.80 21.60 198.00
20 4 x 0.50 500 5.80 21.60 243.00
20 4 x 0.50 1000 5.80 21.60 648.00
20 6 x 0.50 300 7.00 26.00 231.20
20 6 x 0.50 400 7.00 26.00 299.20
20 6 x 0.50 500 7.00 26.00 367.20
20 6 x 0.50 1000 7.00 26.00 707.20
20 8 x 0.50 300 8.00 29.00 289.00
20 8 x 0.50 400 8.00 29.00 374.00
20 8 x 0.50 500 8.00 29.00 459.00
20 8 x 0.50 1000 8.00 29.00 884.00
20 12 x 0.50 300 8.80 31.60 380.80
20 12 x 0.50 400 8.80 31.60 492.80
20 12 x 0.50 500 8.80 31.60 604.80
20 12 x 0.50 1000 8.80 31.60 1164.80
