JIS C 3410船用电缆 250V

[FA-] TTYS, TTYCS, TTYCYS
[FA-] TTPYS, TTPYCS, TTPYCYS

JIS C 3410船用电缆 250V

标准

JISC 3410-1999
IEC 60332-1
IEC 60332-3 Cat.A(FA类)

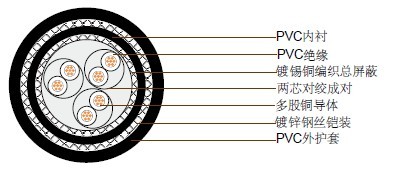

电缆结构

导体 TT
TTP
多股镀锡铜 (TTY类) 多股镀锡铜 (TTPY类),  IEC 60228,2类
绝缘 60°C PVC(TTY类)/85°C  EPR(TTPY类),遵循JIS C  3410
对绞 两芯对绞成对
成缆 线对总绞
可能添加阻燃非吸湿性材料填充
整体屏蔽 S 镀锡铜丝编织
内衬 Y PVC,遵循JIS C  3410
铠装 C 镀锌钢丝编织
护套 Y PVC,遵循JIS C  3410
线芯颜色 白色绝缘外标注线对数和字母.
例如 4对;  (1A,  1B),  (2A,  2B),  (3A,  3B),  (4A,  4B)
-三线组,四线组:白色绝缘外加黑色数字标注
外护套颜色 黑色

电缆参数

(FA-) TTYS,TTPYS
对数/三线组
/四线组数
导体 绝缘厚度 编织直径 内衬厚度 (FA-) TTYS,TTPYS
截面积 股数/直径 直径 电缆外径 允许误差 电缆重量
mm² No./mm mm mm mm mm mm mm kg/km
1 0.75 7/0.37 1.1 0.7 0.14 1.1 8.8 0.4 120
1T 0.75 7/0.37 1.1 0.7 0.14 1.1 9.3 0.4 140
1Q 0.75 7/0.37 1.1 0.7 0.14 1.1 10 0.5 160
2 0.75 7/0.37 1.1 0.7 0.16 1.2 13 0.6 200
4 0.75 7/0.37 1.1 0.7 0.16 1.3 15 0.7 300
7 0.75 7/0.37 1.1 0.7 0.16 1.4 17.7 0.8 420
10 0.75 7/0.37 1.1 0.7 0.18 1.6 22.8 1.0 640
14 0.75 7/0.37 1.1 0.7 0.18 1.6 24.4 1.0 770
19 0.75 7/0.37 1.1 0.7 0.18 1.8 27.5 1.2 970
24 0.75 7/0.37 1.1 0.7 0.2 2 33.1 1.4 1290
30 0.75 7/0.37 1.1 0.7 0.26 2.1 35.5 1.5 1620
37 0.75 7/0.37 1.1 0.7 0.26 2.2 38.4 1.6 1890
48 0.75 7/0.37 1.1 0.7 0.26 2.4 44.3 1.7 2420

(FA-) TTYCS,TTPYCS

对数/三线组
/四线组数
导体 绝缘厚度 编织直径 内衬厚度 钢丝直径 (FA-) TTYCS,TTPYCS
截面积 股数/直径 直径 电缆外径 允许误差 电缆重量
mm² No./mm mm mm mm mm mm mm mm kg/km
1 0.75 7/0.37 1.1 0.7 0.14 1.1 0.3 10.1 0.4 180
1T 0.75 7/0.37 1.1 0.7 0.14 1.1 0.3 10.6 0.4 205
1Q 0.75 7/0.37 1.1 0.7 0.14 1.1 0.3 11.3 0.5 230
2 0.75 7/0.37 1.1 0.7 0.16 1.2 0.3 14.6 0.7 230
4 0.75 7/0.37 1.1 0.7 0.16 1.3 0.3 16.3 0.7 405
7 0.75 7/0.37 1.1 0.7 0.16 1.4 0.3 19 0.7 545
10 0.75 7/0.37 1.1 0.7 0.18 1.6 0.3 24.1 1 800
14 0.75 7/0.37 1.1 0.7 0.18 1.6 0.3 25.7 1 935
19 0.75 7/0.37 1.1 0.7 0.18 1.8 0.3 28.8 1.2 1160
24 0.75 7/0.37 1.1 0.7 0.2 2 0.4 34.9 1.4 1600
30 0.75 7/0.37 1.1 0.7 0.26 2.1 0.4 37.3 1.5 1950
37 0.75 7/0.37 1.1 0.7 0.26 2.2 0.4 40.2 1.6 2250
48 0.75 7/0.37 1.1 0.7 0.26 2.4 0.4 46.1 1.7 2830

(FA-) TTYCYS,TTPYCYS

对数/三线组
/四线组数
导体 绝缘厚度 编织直径 内衬厚度 钢丝直径 护套厚度 (FA-) TTYCYS,TTPYCYS
截面积 股数/直径 直径 电缆外径 允许误差 电缆重量
mm² No./mm mm mm mm mm mm mm mm mm kg/km
1 0.75 7/0.37 1.1 0.7 0.14 1.1 0.3 0.9 12.1 0.5 230
1T 0.75 7/0.37 1.1 0.7 0.14 1.1 0.3 0.9 12.6 0.5 255
1Q 0.75 7/0.37 1.1 0.7 0.14 1.1 0.3 0.9 13.3 0.5 285
2 0.75 7/0.37 1.1 0.7 0.16 1.2 0.3 1 16.7 0.7 285
4 0.75 7/0.37 1.1 0.7 0.16 1.3 0.3 1 18.5 0.7 490
7 0.75 7/0.37 1.1 0.7 0.16 1.4 0.3 1.1 21.4 0.9 650
10 0.75 7/0.37 1.1 0.7 0.18 1.6 0.3 1.2 26.7 1.1 945
14 0.75 7/0.37 1.1 0.7 0.18 1.6 0.3 1.2 28.3 1.1 1090
19 0.75 7/0.37 1.1 0.7 0.18 1.8 0.3 1.3 31.6 1.3 1340
24 0.75 7/0.37 1.1 0.7 0.2 2 0.4 1.5 38.3 1.5 1860
30 0.75 7/0.37 1.1 0.7 0.26 2.1 0.4 1.5 40.7 1.6 2230
37 0.75 7/0.37 1.1 0.7 0.26 2.2 0.4 1.6 43.8 1.7 2570
48 0.75 7/0.37 1.1 0.7 0.26 2.4 0.4 1.8 50.1 1.8 3240
