  首页产品JIS C 3410船用电缆

JIS C 3410船用电缆 250V

[FA-] TTY-S, TTYC-S, TTYCY-S
[FA-] TTPY-S, TTPYC-S, TTPYCY-S

JIS C 3410船用电缆 250V

标准

JISC 3410-1999
IEC 60332-1
IEC 60332-3 Cat.A(for FA-type)

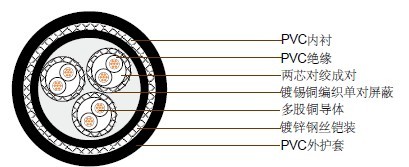

电缆结构

导体 TT
TTP 		多股镀锡铜 (TTY类) 多股镀锡铜 (TTPY类),  IEC 60228，2类
绝缘 60°C PVC(TTY类)/85°C  EPR(TTPY类)，遵循JIS C  3410
对绞 两芯对绞成对
单独屏蔽 -S 镀锡铜丝编织
成缆 线对总绞
可能添加阻燃非吸湿性材料填充
内衬 Y PVC，遵循JIS C  3410
铠装 C 镀锌钢丝编织
护套 Y PVC，遵循JIS C  3410
线芯颜色 白色绝缘外标注线对数和字母.
例如 4对;  (1A,  1B),  (2A,  2B),  (3A,  3B),  (4A,  4B)
-三线组，四线组：白色绝缘外加黑色数字标注
外护套颜色 黑色

电缆参数

(FA-) TTY-S,TTPY-S
对数/三线组
/四线组数		 导体 绝缘厚度 编织厚度 内衬厚度 (FA-) TTY-S,TTPY-S
截面积 股数/直径 直径 电缆外径 允许误差 电缆重量
mm² No./mm mm mm mm mm mm mm kg/km
2 0.75 7/0.37 1.1 0.7 0.14 1.3 14.4 0.6 200
4 0.75 7/0.37 1.1 0.7 0.14 1.4 17.4 0.7 370
7 0.75 7/0.37 1.1 0.7 0.14 1.5 20.9 0.9 550
10 0.75 7/0.37 1.1 0.7 0.14 1.8 27.4 1.1 880
14 0.75 7/0.37 1.1 0.7 0.14 1.8 29.8 1.2 1190
19 0.75 7/0.37 1.1 0.7 0.14 2 33.6 1.4 1470
24 0.75 7/0.37 1.1 0.7 0.14 2.2 39.8 1.6 1930
30 0.75 7/0.37 1.1 0.7 0.14 2.3 42.4 1.7 2280
37 0.75 7/0.37 1.1 0.7 0.14 2.4 46 1.8 2740
48 0.75 7/0.37 1.1 0.7 0.14 2.7 53.3 1.9 3590

(FA-) TTYC-S,TTPYC-S

对数/三线组
/四线组数		 导体 绝缘厚度 编织厚度 内衬厚度 钢丝直径 (FA-) TTYC-S,TTPYC-S
截面积 股数/直径 直径 电缆外径 允许误差 电缆重量
mm² No./mm mm mm mm mm mm mm mm kg/km
2 0.75 7/0.37 1.1 0.7 0.14 1.3 0.3 16 0.7 320
4 0.75 7/0.37 1.1 0.7 0.14 1.4 0.3 18.7 0.7 490
7 0.75 7/0.37 1.1 0.7 0.14 1.5 0.3 22.2 0.9 690
10 0.75 7/0.37 1.1 0.7 0.14 1.8 0.3 28.7 1.1 1070
14 0.75 7/0.37 1.1 0.7 0.14 1.8 0.3 31.1 1.2 1400
19 0.75 7/0.37 1.1 0.7 0.14 2 0.4 35.4 1.4 1780
24 0.75 7/0.37 1.1 0.7 0.14 2.2 0.4 41.6 1.6 2300
30 0.75 7/0.37 1.1 0.7 0.14 2.3 0.4 44.2 1.7 2680
37 0.75 7/0.37 1.1 0.7 0.14 2.4 0.4 47.8 1.8 3170
48 0.75 7/0.37 1.1 0.7 0.14 2.7 0.4 55.1 1.9 4090

(FA-) TTYCY-S,TTPYCY-S

对数/三线组
/四线组数		 导体 绝缘厚度 编织厚度 内衬厚度 钢丝直径 护套厚度 (FA-)TTYCY-S,TTPYCY-S
截面积 股数/直径 直径 电缆外径 允许误差 电缆重量
mm² No./mm mm mm mm mm mm mm mm mm kg/km
2 0.75 7/0.37 1.1 0.7 0.14 1.3 0.3 1 18.1 0.8 375
4 0.75 7/0.37 1.1 0.7 0.14 1.4 0.3 1.1 21.1 0.8 595
7 0.75 7/0.37 1.1 0.7 0.14 1.5 0.3 1.2 24.8 1 825
10 0.75 7/0.37 1.1 0.7 0.14 1.8 0.3 1.3 31.5 1.3 1250
14 0.75 7/0.37 1.1 0.7 0.14 1.8 0.3 1.4 34.1 1.4 1610
19 0.75 7/0.37 1.1 0.7 0.14 2 0.4 1.5 38.8 1.6 2050
24 0.75 7/0.37 1.1 0.7 0.14 2.2 0.4 1.6 45.2 1.7 2640
30 0.75 7/0.37 1.1 0.7 0.14 2.3 0.4 1.7 48 1.8 3060
37 0.75 7/0.37 1.1 0.7 0.14 2.4 0.4 1.8 51.8 1.9 3600
48 0.75 7/0.37 1.1 0.7 0.14 2.7 0.4 2 59.5 2 4630
