首页产品车载电缆

低烟无卤阻燃单芯屏蔽电缆
WDZ-DCEVMP-100, WDZ-DCEVMP-125 1.8/3kV

低烟无卤阻燃单芯屏蔽电缆WDZ-DCEVMP-100

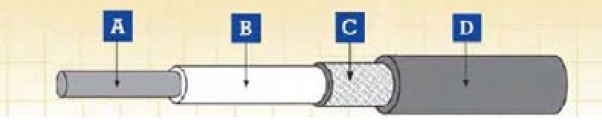

A. 导体 B. 绝缘C. 屏蔽D.护套

应用

在铁路运输机车的内部或外部安装时用作电力和控制电缆，在这种环境下搬运和安装成本是需要考虑的很重要因素。 用于控制，辅助和主电路接线如有线电视吊带，开关和控制面板，驾驶台等。

电缆结构

导体：镀锡铜丝
绝缘 ：低烟无卤阻燃复合物
分离层（如果需要）
屏蔽层：镀锡铜线编织
护套：低烟无卤阻燃复合物

电气及机械性能

标称电压 1.8/3kV
长期工作温度 100°C (WDZ-DCEVMP-100); 125°C (WDZ-DCEVMP-125)
最低安装温度 -40°C
最小弯曲半径 2 x OD(OD≤10mm);
4 x OD(10mm≤OD≤20mm);
6 x OD(OD≥20mm)

防火性能

阻燃 GB/T18380.1-2001; GB/T18380.3-2001 C
低腐蚀性（酸性&传导性） GB/T17650.1-1998; GB/T17650.2-1998
无卤 GB/T17650.1-1998; GB/T17650.2-1998
低烟 GB/T17651.1-1998; GB/T17651.2-1998

WDZ-DCEVMP-100, WDZ-DCEVMP-125 1.8/3kV

标称导体截面积 导体结构 标称绝缘厚度 标称护套厚度 最大外径 最大导体电阻20°C
mm² No/mm mm mm mm Ω/km
16 126/0.40 1.0 1.0 13.0 1.24
25 196/0.40 1.2 1.1 15.0 0.795
35 276/0.40 1.2 1.1 17.0 0.565
50 396/0.40 1.2 1.1 18.5 0.393
70 380/0.49 1.4 1.4 21.0 0.277
95 513/0.49 1.6 1.6 23.0 0.210
120 630/0.49 1.6 1.6 24.5 0.164
150 777/0.49 1.8 1.7 26.5 0.132
