无卤阻燃电磁屏蔽型电力电缆
WD-PWYYRP-125 1.8/3 kV

无卤阻燃电磁屏蔽型电力电缆WD-PWYYRP-125

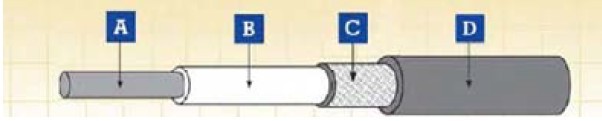

A. 导体 B. 绝缘 C. 屏蔽D.护套

在铁路运输机车的内部或外部安装时用作电力和控制电缆，在这种环境下搬运和安装成本是需要考虑的很重要因素。用于控制，辅助和主电路接线如有线电视吊带，开关和控制面板，驾驶台等。

导体：柔性镀锡退火黄铜电缆
绝缘：耐125° C 无卤阻燃复合物
屏蔽：镀锡铜线编织
护套：耐125° C 无卤阻燃复合物

标称电压 1.8/3 kV
长期工作温度 125°C
短路温度 250°C
长期工作室内温度 -40°C/+70°C
最小弯曲半径 5 x OD

阻燃 GB 12666.2-1990 DZ-1
低腐蚀性（酸性&传导性） GB/T17650.1-1998; GB/T17650.2-1998
无卤 GB/T17650.1-1998; GB/T17650.2-1998
低烟 GB/T17651.1-1998; GB/T17651.2-1998

WD-PWYYRP-125 1.8/3 kV

标称导体截面积	股数/线缆直径	绝缘厚度	护套厚度	最大外径	重量	20°C导体最大电阻
mm²	No/mm	mm	mm	mm	kg/km	Ω/km
35	1107/0.2	1.8	1.2	16.5	666	0.393
70	2220/0.2	1.9	1.5	21.0	1172	0.210
