RS485 数据总线电缆

FRL-MVB-02Y(ST)CH-IOS-xPyS, FRL-MVB-02YCH-OS-xPyS

RS485 数据总线电缆

应用

120Ohm 数据传输电缆。

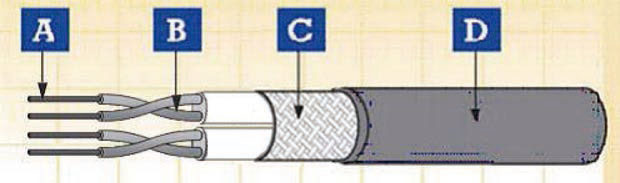

电缆结构

RS485 数据总线多对单对屏蔽/总屏蔽电缆

导体 IEC 60228 标准5类多股镀锡铜导体(0.22mm2-1mm2).
绝缘 PVC
成缆方式 对绞
单对屏蔽 铝带
总屏蔽 铜网编织
外护套 交联EVA橡胶，EM104或其他遵循EN 50264-1

RS485 数据总线多对总屏蔽蔽电缆

导体 IEC 60228 标准5类多股镀锡铜导体(0.22mm2-1mm2)
绝缘 PVC
成缆方式 对绞
总屏蔽 铜网编织
外护套 交联EVA橡胶，EM104或其他遵循EN 50264-1

电气及机械性能

电压 300V/500V
阻抗 120Ω+/-15%
电容@1KHz 41nF/km
绝缘电阻 5000MΩ

化学及环境特性

EN 60684-2 不含氟
EN 50305; EN 60811-2-1 耐矿物油，耐燃油及耐草酸，耐碱
EN 50305 耐臭氧

车载系统应用的防火性能

EN 50306-2 危险等级 HL1, HL2/HL3
DIN 5510-2 安全等级 1/2/3/4
BS 6853 室内应用 1a, 1b, II; 室外应用 1a, 1b, II
EN 45545-2 HI1 HL3
NF F 16-101 F0

基本防火性能

单根绝缘电线(电缆)垂直火焰传播测试 EN 50265-2-1; IEC 60332-1; BS 4066-1
成束电线(电缆)火焰传播测试 EN 50266-2-4 + EN 50305; IEC 60332-3C;VDE 0472 Teil 804; BS 4066-3; NFC 32070
烟密度测试 EN 50268-2; IEC 61034-2; VDE 0472 Teil 816
无卤测试 EN 50267-2-1; IEC 60754-1; VDE 0472 Teil 815
气体腐蚀性测试(酸度& 传导性) EN 50267-2-2/3; IEC 60754-2; VDE 0472 Teil 813
毒性指数测试 EN 50305; NFX 70-100; NFF 63808; TM1-04; BS6853
烟指数测试 NFF 16101; NFF 63808; BS6853

结构参数

FRL-MVB-02Y(ST)CH-IOS-xPyS

对数 x 标称截面积 y 每股导体数/导体直径 标称外径 标称重量
mm² No/mm mm kg/km
1 0.22 7/0.2 4.5 58
2 0.22 7/0.2 6.2 79
4 0.22 7/0.2 6.5 118
1 0.5 16/0.2 6.6 79
2 0.5 16/0.2 9.0 105
4 0.5 16/0.2 9.8 145
1 0.75 24/0.2 9.5 115
2 0.75 24/0.2 10.3 135
4 0.75 24/0.2 11.6 182
1 1 30/0.2 11.5 125
2 1 30/0.2 12.5 150
4 1 30/0.2 13.5 180

FRL-MVB-02YCH-OS-xPyS

对数 x 标称截面积 y 每股导体数/导体直径 标称外径 标称重量
mm² No/mm mm kg/km
1 0.22 7/0.2 4.2 55
2 0.22 7/0.2 5.9 75
4 0.22 7/0.2 6.2 115
1 0.5 16/0.2 6.3 75
2 0.5 16/0.2 8.5 100
4 0.5 16/0.2 9.4 140
1 0.75 24/0.2 9.0 110
2 0.75 24/0.2 9.7 130
4 0.75 24/0.2 11.1 178
1 1 30/0.2 11.0 120
2 1 30/0.2 12.0 145
4 1 30/0.2 13.0 175
