FIREROL 中等壁防火多芯总屏蔽电缆
300/500V或0.6/1kV EN 50264-3-2(FRL-MW-05M-OS-AS+, FRL-MW-1M-OS-AS+)
应用
在铁路运输机车的内部或外部安装时用作电力和控制电缆，在这种环境下搬运和安装成本是需要考虑的重要因素。用于控制，辅助和主电路接线如有线电视吊带，开关和控制面板，驾驶台等。

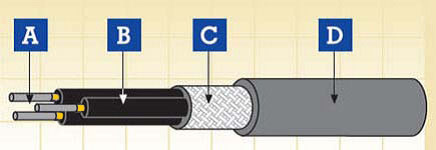

电缆结构
| 导体 |
符合HD383(IEC 60228)标准5类的柔软镀锡退火铜丝 |
| 绝缘 |
云母带+ EN 50264-1(EI 106 至 EI 110)的低烟无卤(LSZH) 弹性化合物 |
| 总屏蔽 |
镀锡退火铜丝 |
| 外护套 |
符合EN 50264-1(EM 101 至 EM 104)标准的低烟无卤(LSZH) 弹性化合物 |
电气及机械性能
| 电压 |
300/500V 或 0.6/1kV |
| 导体最高额定温度 |
90℃ ( 固定安装) |
| 允许最低环境温度 |
-25℃ /-40℃ ( 固定安装) |
| 最小弯曲半径 |
10 倍最大外径 |
化学及环境特性
| EN 60684-2 |
不含氟 |
| EN 50305; EN 60811-2-1 |
耐矿物油，耐燃油及耐草酸，耐碱 |
| EN 50305 |
耐臭氧 |
车载系统应用的防火性能
| EN 50306-2 |
危险等级 HL1, HL2/HL3 |
| DIN 5510-2 |
安全等级 1/2/3/4 |
| BS 6853 |
室内应用 1a, 1b, II; 室外应用 1a, 1b, II |
| EN 45545 |
R15, R16 |
| NF F 16-101 |
F0 |
EN45545-2
|
R15室内/ R16 室外 HL1, HL2, HL3 |
| EN50200 |
PH15, PH30, PH60 |
基本防火性能
| 单根绝缘电线(电缆)垂直火焰传播测试 |
EN 50265-2-1; IEC 60332-1; BS 4066-1 |
| 成束电线(电缆)火焰传播测试 |
EN 50266-2-4 + EN 50305; IEC 60332-3C;VDE 0472 Teil 804; BS 4066-3; NFC 32070 |
| 烟密度测试 |
EN 50268-2; IEC 61034-2; VDE 0472 Teil 816 |
| 无卤测试 |
EN 50267-2-1; IEC 60754-1; VDE 0472 Teil 815 |
| 气体腐蚀性测试(酸度& 传导性) |
EN 50267-2-2/3; IEC 60754-2; VDE 0472 Teil 813 |
| 毒性指数测试 |
EN 50305; NFX 70-100; NFF 63808; TM1-04; BS6853; EN 45545 |
| 烟指数测试 |
NFF 16101; NFF 63808; BS6853 |
| 额定电压0.6/1.0kV及以下的电缆于着火条件下的电路完整性测试 |
IEC 60331-21 |
| EN45545-2 |
材料和零部件的防火性能要求R15 / R16 |
| EN 50200:2006 |
应急电路中使用的无防护型小电缆的防火试验方法，可以分6 类定义：PH 15,30, 60, 90 或120(15,30, 60,90 或120分钟测验). |
结构参数
FRL-MW-05M-OS-AS+ 300/500V
| 芯数×导体截面积(a) |
导体直径(b) |
最小平均绝缘厚度 |
线芯直径 |
屏蔽丝 直径 |
最小平均护套厚度 |
线缆外径 |
重量 |
最大导体阻抗 |
最小绝缘阻抗 |
| 最小 |
最大 |
| EI 110 |
EI 106/7/8/9 |
| 最小 |
最小 |
最大 |
20℃ |
20℃ |
20℃ |
| n×mm² |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
kg/km |
Ω/km |
MΩ×km |
MΩ×km |
| 2x1 |
1.25 |
0.4 |
2.24 |
2.64 |
0.16 |
0.6 |
6.24 |
7.34 |
81 |
20.0 |
15.0 |
7.5 |
| 4x1 |
1.25 |
0.4 |
2.24 |
2.64 |
0.16 |
0.7 |
7.24 |
8.44 |
132 |
20.0 |
15.0 |
7.5 |
| 7x1 |
1.25 |
0.4 |
2.24 |
2.64 |
0.16 |
0.7 |
8.44 |
9.84 |
203 |
20.0 |
15.0 |
7.5 |
| 9x1 |
1.25 |
0.4 |
2.24 |
2.64 |
0.21 |
0.8 |
10.44 |
12.14 |
275 |
20.0 |
15.0 |
7.5 |
| 12x1 |
1.25 |
0.4 |
2.24 |
2.64 |
0.21 |
0.8 |
11.14 |
12.94 |
346 |
20.0 |
15.0 |
7.5 |
| 19x1 |
1.25 |
0.4 |
2.24 |
2.64 |
0.26 |
1.0 |
13.44 |
15.64 |
538 |
20.0 |
15.0 |
7.5 |
| 24x1 |
1.25 |
0.4 |
2.24 |
2.64 |
0.26 |
1.0 |
15.44 |
18.04 |
667 |
20.0 |
15.0 |
7.5 |
| 32x1 |
1.25 |
0.4 |
2.24 |
2.64 |
0.26 |
1.0 |
16.84 |
19.64 |
846 |
20.0 |
15.0 |
7.5 |
| 37x1 |
1.25 |
0.4 |
2.24 |
2.64 |
0.26 |
1.0 |
17.44 |
20.34 |
953 |
20.0 |
15.0 |
7.5 |
| 40x1 |
1.25 |
0.4 |
2.24 |
2.64 |
0.26 |
1.2 |
18.44 |
21.54 |
1044 |
20.0 |
15.0 |
7.5 |
| 4x1.5 |
1.5 |
0.5 |
2.64 |
3.14 |
0.16 |
0.7 |
8.24 |
9.64 |
180 |
13.7 |
14.0 |
7.0 |
| 7x1.5 |
1.5 |
0.5 |
2.64 |
3.14 |
0.21 |
0.7 |
9.84 |
11.54 |
294 |
13.7 |
14.0 |
7.0 |
| 9x1.5 |
1.5 |
0.5 |
2.64 |
3.14 |
0.21 |
1.0 |
12.34 |
14.44 |
395 |
13.7 |
14.0 |
7.0 |
| 12x1.5 |
1.5 |
0.5 |
2.64 |
3.14 |
0.21 |
1.0 |
13.24 |
15.44 |
497 |
13.7 |
14.0 |
7.0 |
| 19x1.5 |
1.5 |
0.5 |
2.64 |
3.14 |
0.26 |
1.0 |
15.54 |
18.14 |
750 |
13.7 |
14.0 |
7.0 |
| 24x1.5 |
1.5 |
0.5 |
2.64 |
3.14 |
0.26 |
1.2 |
18.34 |
21.44 |
955 |
13.7 |
14.0 |
7.0 |
| 32x1.5 |
1.5 |
0.5 |
2.64 |
3.14 |
0.26 |
1.2 |
20.04 |
23.44 |
1215 |
13.7 |
14.0 |
7.0 |
| 37x1.5 |
1.5 |
0.5 |
2.64 |
3.14 |
0.26 |
1.2 |
20.74 |
24.24 |
1372 |
13.7 |
14.0 |
7.0 |
| 4x2.5 |
1.95 |
0.5 |
3.14 |
3.64 |
0.21 |
0.7 |
9.44 |
11.04 |
249 |
8.21 |
13.0 |
6.5 |
| 7x2.5 |
1.95 |
0.5 |
3.14 |
3.64 |
0.21 |
0.8 |
11.34 |
13.24 |
398 |
8.21 |
13.0 |
6.5 |
| 9x2.5 |
1.95 |
0.5 |
3.14 |
3.64 |
0.26 |
1.0 |
14.14 |
16.54 |
539 |
8.21 |
13.0 |
6.5 |
| 12x2.5 |
1.95 |
0.5 |
3.14 |
3.64 |
0.26 |
1.0 |
15.24 |
17.74 |
681 |
8.21 |
13.0 |
6.5 |
| 19x2.5 |
1.95 |
0.5 |
3.14 |
3.64 |
0.26 |
1.2 |
18.04 |
21.04 |
1027 |
8.21 |
13.0 |
6.5 |
| 24x2.5 |
1.95 |
0.5 |
3.14 |
3.64 |
0.26 |
1.2 |
20.84 |
24.34 |
1278 |
8.21 |
13.0 |
6.5 |
(a) = 可按客户要求提供黄绿色接地线
(b) = 仅供参考
FRL-MW-1M-OS-AS+ 0.6/1kV
| 导体载面积 (a) |
导体直径(a) |
最小平均绝缘厚度 |
线芯外径 |
屏蔽丝 直径 |
最小平均护套厚度 |
线缆外径 |
重量 |
最大导体阻抗 |
最小绝缘阻抗 |
| EI 110 |
EI 106/7/8/9 |
| 最小 |
最大 |
最小 |
最小 |
最大 |
20℃ |
20℃ |
20℃ |
| mm² |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
kg/km |
Ω/km |
MΩ×km |
MΩ×km |
| 两 芯 |
| 1.5 |
1.5 |
0.7 |
3.04 |
3.54 |
0.16 |
0.70 |
8.14 |
10.14 |
121 |
13.7 |
21.0 |
10.5 |
| 2.5 |
1.95 |
0.7 |
3.44 |
4.04 |
0.16 |
0.70 |
8.94 |
10.94 |
157 |
8.21 |
17.2 |
8.6 |
| 4 |
2.5 |
0.7 |
4.04 |
4.64 |
0.21 |
0.80 |
10.44 |
12.94 |
224 |
5.09 |
14.2 |
7.1 |
| 6 |
3.0 |
0.7 |
4.44 |
5.24 |
0.21 |
0.80 |
11.14 |
13.84 |
287 |
3.39 |
12.2 |
6.1 |
| 10 |
3.9 |
0.7 |
5.34 |
6.14 |
0.21 |
1.00 |
13.64 |
16.84 |
424 |
1.95 |
9.8 |
4.9 |
| 16 |
5.0 |
0.7 |
6.34 |
7.44 |
0.26 |
1.00 |
16.24 |
20.04 |
606 |
1.24 |
7.9 |
3.9 |
| 25 |
6.4 |
0.9 |
8.04 |
9.34 |
0.26 |
1.20 |
20.04 |
24.84 |
909 |
0.795 |
7.3 |
3.6 |
| 35 |
7.7 |
0.9 |
9.24 |
10.84 |
0.31 |
1.40 |
23.04 |
28.14 |
1213 |
0.565 |
6.7 |
3.3 |
| 50 |
9.2 |
1.0 |
10.84 |
12.64 |
0.31 |
1.40 |
26.64 |
32.54 |
1631 |
0.393 |
6.3 |
3.1 |
| 三 芯 |
| 1.5 |
1.5 |
0.7 |
3.04 |
3.54 |
0.16 |
0.70 |
8.64 |
10.64 |
156 |
13.7 |
21.0 |
10.5 |
| 2.5 |
1.95 |
0.7 |
3.44 |
4.04 |
0.16 |
0.70 |
9.44 |
11.64 |
207 |
8.21 |
17.2 |
8.6 |
| 4 |
2.5 |
0.7 |
4.04 |
4.64 |
0.21 |
0.80 |
11.04 |
13.54 |
295 |
5.09 |
14.2 |
7.1 |
| 6 |
3.0 |
0.7 |
4.44 |
5.24 |
0.21 |
0.80 |
11.84 |
14.54 |
384 |
3.39 |
12.2 |
6.1 |
| 10 |
3.9 |
0.7 |
5.34 |
6.14 |
0.26 |
1.00 |
14.64 |
18.24 |
593 |
1.95 |
9.8 |
4.9 |
| 16 |
5.0 |
0.7 |
6.34 |
7.44 |
0.26 |
1.20 |
17.64 |
21.54 |
848 |
1.24 |
7.9 |
3.9 |
| 25 |
6.4 |
0.9 |
8.04 |
9.34 |
0.26 |
1.20 |
21.54 |
26.34 |
1251 |
0.795 |
7.3 |
3.6 |
| 35 |
7.7 |
0.9 |
9.24 |
10.84 |
0.31 |
1.40 |
24.74 |
30.04 |
1674 |
0.565 |
6.7 |
3.3 |
| 50 |
9.2 |
1.0 |
10.84 |
12.64 |
0.31 |
1.60 |
28.54 |
34.84 |
2309 |
0.393 |
6.3 |
3.1 |
| 四 芯 |
| 1.5 |
1.5 |
0.7 |
3.04 |
3.54 |
0.16 |
0.70 |
9.34 |
11.54 |
194 |
13.7 |
21.0 |
10.5 |
| 2.5 |
1.95 |
0.7 |
3.44 |
4.04 |
0.21 |
0.80 |
10.64 |
13.14 |
280 |
8.21 |
17.2 |
8.6 |
| 4 |
2.5 |
0.7 |
4.04 |
4.64 |
0.21 |
0.80 |
12.04 |
14.74 |
371 |
5.09 |
14.2 |
7.1 |
| 6 |
3.0 |
0.7 |
4.44 |
5.24 |
0.21 |
1.00 |
13.34 |
16.34 |
503 |
3.39 |
12.2 |
6.1 |
| 10 |
3.9 |
0.7 |
5.34 |
6.14 |
0.26 |
1.00 |
16.14 |
19.74 |
752 |
1.95 |
9.8 |
4.9 |
| 16 |
5.0 |
0.7 |
6.34 |
7.44 |
0.26 |
1.20 |
19.54 |
23.84 |
1082 |
1.24 |
7.9 |
3.9 |
| 25 |
6.4 |
0.9 |
8.04 |
9.34 |
0.31 |
1.40 |
24.24 |
29.54 |
1666 |
0.795 |
7.3 |
3.6 |
| 3x35+25 |
7.7/6.4 |
0.9/0.9 |
9.24/8.04 |
10.84/9.34 |
0.31 |
1.4 |
27.14 |
33.14 |
2152 |
0.565/0.795 |
6.7 |
3.3 |
| 3x50+25 |
9.2/6.4 |
1.0/0.9 |
10.84/8.04 |
12.64/9.34 |
0.31 |
1.6 |
31.74 |
38.44 |
2946 |
0.393/0.795 |
6.3 |
3.1 |
(a) = 仅供参考
