EN 45545(50382)标准高温电缆
FIREROL FRL-HT-6SURI

EN 45545(50382)标准高温电缆FIREROL FRL-HT-6SURI

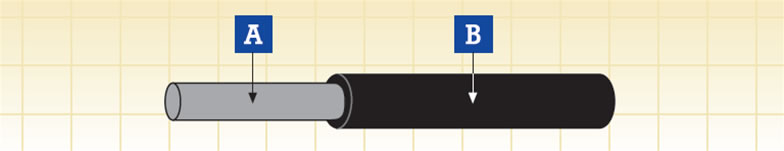

A. 导体 B. 绝缘

电缆结构

导体
符合HD 383 (IEC60228) class 6 标准的超柔软镀锡退火铜丝
绝缘
符合EN 50382-1 标准的硅橡胶(EI 111)

电气及机械性能

电压 3.6/6 kV
导体最高额定温度 120℃ /150℃ ( 固定安装)
允许最低环境温度 -25℃ /-40 ℃ ( 固定安装)
最小弯曲半径 3 倍最大外径 (D<12mm)
4 倍最大外径 (D>12mm)

化学及环境特性

EN 60684-2 无氟
EN 50305; EN 60811-2-1 耐油及防燃料
EN 50305 防臭氧

车载系统应用的防火性能

EN 50306-2 危险等级 HL1, HL2/HL3
DIN 5510-2(EN45545) 安全等级 1/2/3/4
BS 6853 室内应用 1a, 1b, II; 室外应用 1a, 1b, II
NF F 16-101(EN45545) F0
EN45545-2 R15室内/ R16 室外 HL1, HL2, HL3

车载系统应用的防火性能

EN 50265-2-1; IEC 60332-1; BS 4066-1 单根绝缘电线( 电缆) 垂直火焰传播测试
EN 50266-2-4 + EN 50305; IEC 60332-3C; 成束电线( 电缆) 火焰传播测试
VDE 0472 Teil 804; BS 4066-3; NFC 32070
EN 50268-2; IEC 61034-2; VDE 0472 Teil 816 烟密度测试
EN 50267-2-1; IEC 60754-1; VDE 0472 Teil 815 无卤测试
EN 50267-2-2/3; IEC 60754-2; VDE 0472 Teil 813 气体腐蚀性测试 ( 酸度 & 传导性)
EN 50305; NFX 70-100; NFF 63808; TM1-04; BS6853 毒性指数测试
NFF 16101; NFF 63808; BS6853 烟指数测试
EN45545-2 材料和零部件的防火性能要求R15 / R16

FRL-HT-6SURI 3.6/6 kV

导体截面积 导体直径 (a) 最小平均绝缘厚度 线缆外径 重量 最大导体直流阻抗 20°C 最小绝缘阻抗
最小 最大 镀锡铜 退火铜 20°C 150°C
mm2 mm mm mm mm kg/km Ω/km Ω/km MΩ·km MΩ·km
50 9.2 3.0 15.2 17.8 560 0.393 0.386 340 0.70
70 11.0 3.0 16.9 19.8 770 0.277 0.272 300 0.60
95 12.5 3.0 18.3 21.4 970 0.210 0.206 270 0.55
120 14.2 3.1 20.1 23.5 1200 0.164 0.161 250 0.50
150 15.8 3.1 21.6 25.3 1480 0.132 0.129 220 0.45
185 17.5 3.2 23.4 27.4 1800 0.108 0.106 210 0.40

(a)= 仅供参考
