FIREROL标准壁单芯护套电缆
1500V, 3000V NF F 63-826 (FRF-SW-1.5S, FRF-SW-3S)
应用
1500V, 3000V NF F 63-826 (FRF-SW-1.5S, FRF-SW-3S)电缆作为电力和控制电缆用于铁路内外和运输车辆的保护装置，其运输和安装成本是极其重要的一个因素因素，适合于用于控制，辅助和主回路配线，如电缆线，配电盘和控制面板，驱动台等。

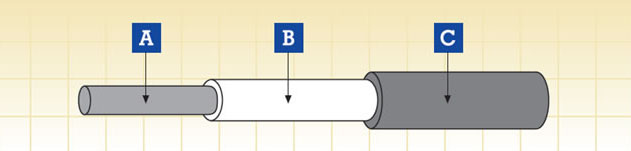

电缆结构
| 导体 |
IEC 60228 标准 5类多股镀锡铜导体 |
| 绝缘 |
无卤聚合物 |
| 护套 |
无卤聚合物 |
电气及机械性能
| 额定电压 |
1500V,3000V |
| 导体最大额定温度 |
90℃ /105℃ |
| 温度范围 |
-25℃ ~+90℃ |
| 弯曲半径 |
4 倍最大外径 |
标准
- NF F 63-826
- NF F 16-101
- BS 6853
基本防火性能
| 单根绝缘电线(电缆)垂直火焰传播测试 |
EN 50265-2-1; IEC 60332-1; BS 4066-1 |
| 成束电线(电缆)火焰传播测试 |
EN 50266-2-4 + EN 50305; IEC 60332-3C;VDE 0472 Teil 804; BS 4066-3; NFC 32070 |
| 烟密度测试 |
EN 50268-2; IEC 61034-2; VDE 0472 Teil 816 |
| 无卤测试 |
EN 50267-2-1; IEC 60754-1; VDE 0472 Teil 815 |
| 气体腐蚀性测试(酸度& 传导性) |
EN 50267-2-2/3; IEC 60754-2; VDE 0472 Teil 813 |
| 毒性指数测试 |
EN 50305; NFX 70-100; NFF 63808; TM1-04; BS6853; EN 45545 |
| 烟指数测试 |
NFF 16101; NFF 63808; BS6853 |
| 材料和零部件的防火性能要求R15 / R16 |
EN45545-2 |
结构参数
FRF-SW-1.5S 1500V
| 标称截面积 |
每股导体数/导体直径 |
标称绝缘厚度 |
标称护套厚度 |
线缆外径 |
重量 |
| 最小 |
最大 |
| mm² |
No/mm |
mm |
mm |
mm |
mm |
kg/km |
| 1.5 |
30/0.25 |
2.3 |
1.5 |
8.9 |
9.9 |
130 |
| 2.5 |
50/0.25 |
2.3 |
1.5 |
9.3 |
10.3 |
145 |
| 10.0 |
80/0.40 |
2.3 |
1.8 |
11.9 |
13.3 |
290 |
| 50.0 |
396/0.40 |
2.5 |
2.2 |
18.3 |
20.3 |
850 |
| 120.0 |
608/0.50 |
2.8 |
2.6 |
25.0 |
27.5 |
1770 |
| 150.0 |
756/0.50 |
2.8 |
2.6 |
26.7 |
29.3 |
2150 |
| 185.0 |
925/0.50 |
2.9 |
2.8 |
29.0 |
31.8 |
2530 |
FRF-SW-3S 3000V
| 标称截面积 |
每股导体数/导体直径 |
标称绝缘厚度 |
标称护套厚度 |
线缆外径 |
重量 |
| 最小 |
最大 |
| mm² |
No/mm |
mm |
mm |
mm |
mm |
kg/km |
| 150.0 |
756/0.50 |
3.6 |
2.6 |
28.2 |
30.9 |
2270 |
| 185.0 |
925/0.50 |
3.7 |
2.8 |
30.5 |
33.4 |
2660 |
