Cat5E 数据电缆

FRL-Cat5E-4C0.5S, FRL-Cat5E-4C22A, FRL-Cat5E-4P22A

Cat5E 数据车载电缆

应用

Cat5E 数据电缆永久保护性安装在铁路机车，巴士和其他车辆的内外部连接固定部分。用于基于以太网的网络传输，如：信息娱乐，多媒体，乘客信息系统等。

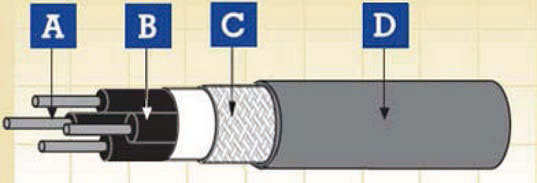

电缆结构

4×0.5mm2，4×22AWG数据电缆

导体 IEC 60228 标准5类多股镀锡铜导体(0.5mm2电缆)或多股镀银铜导体(22AWG电缆)。
绝缘 PE
电缆单元 单独导体
EMC 屏蔽1 塑料压接铝带屏蔽
EMC 屏蔽2 镀锡铜编织
绕包 塑料带
外护套 电子束交联化合物

4×2×22AWG 数据电缆

中心 PE填充
导体 IEC 60228 标准5类多股镀锡铜导体
绝缘 PE
EMC 屏蔽1 塑料压接铝带屏蔽
EMC 屏蔽2 镀锡铜编织
绕包 塑料带
外护套 电子束交联化合物

电气及机械性能

电压 300V
导体最高额定温度 100℃
允许最低环境温度 -40℃
弯曲半径 6 倍最大外径

化学及环境特性

EN 60684-2 不含氟
EN 50305; EN 60811-2-1 耐矿物油，耐燃油及耐草酸，耐碱
EN 50305 耐臭氧

车载系统应用的防火性能

EN 50306-2 危险等级 HL1, HL2/HL3
DIN 5510-2 安全等级 1/2/3/4
BS 6853 室内应用 1a, 1b, II; 室外应用 1a, 1b, II
EN 45545 HL1 HL3
NF F 16-101 F0
EN45545-2 R15室内/ R16 室外 HL1, HL2, HL3

基本防火性能

单根绝缘电线(电缆)垂直火焰传播测试 EN 50265-2-1; IEC 60332-1; BS 4066-1
成束电线(电缆)火焰传播测试 EN 50266-2-4 + EN 50305; IEC 60332-3C;VDE 0472 Teil 804; BS 4066-3; NFC 32070
烟密度测试 EN 50268-2; IEC 61034-2; VDE 0472 Teil 816
无卤测试 EN 50267-2-1; IEC 60754-1; VDE 0472 Teil 815
气体腐蚀性测试(酸度& 传导性) EN 50267-2-2/3; IEC 60754-2; VDE 0472 Teil 813
毒性指数测试 EN 50305; NFX 70-100; NFF 63808; TM1-04; BS6853
烟指数测试 NFF 16101; NFF 63808; BS6853
材料和零部件的防火性能要求R15 / R16 EN45545-2

结构参数

FRL-Cat5E-4C0.5S

导体截面积 标称护套厚度 标称外径 标称重量 最大导体阻抗 20℃ 最大电阻不平衡 特性阻抗 传输阻抗 最大电容
@100MHz F≤30MHz 芯线之间 芯线与屏蔽之间
mm² mm mm kg/km Ω/km Ω/km Ω mΩ/m pF/m pF/m
0.5 1.2 8.3 102 40.1 1.1 100+/-5 200 65 100

FRL-Cat5E-4C22A

导体截面积 标称护套厚度 标称外径 标称重量 最大导体阻抗 20℃ 最大电阻不平衡 特性阻抗 传输阻抗 最大电容
@100MHz F≤30MHz 芯线之间 芯线与屏蔽之间
AWG mm mm kg/km Ω/km Ω/km Ω mΩ/m pF/m pF/m
22 1.2 7.25 81 54.4 1.1 100+/-5 200 65 100

FRL-Cat5E-4P22A

导体截面积 标称护套厚度 标称外径 标称重量 最大导体阻抗 20℃ 最大电阻不平衡 特性阻抗 传输阻抗 最大电容
@100MHz F≤30MHz 芯线之间 芯线与屏蔽之间
AWG mm mm kg/km Ω/km Ω/km Ω mΩ/m pF/m pF/m
22 1.2 12.6 174 54.4 1.1 100+/-5 200 65 100
