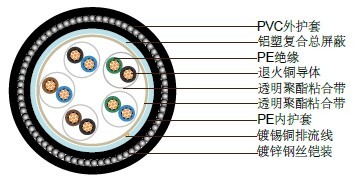

PAS5308第一部分2类 PE绝缘+总屏蔽+铠装+PVC护套

此类电缆主要用于工业生产进程中电工仪表和通信系统之间的连接，一般在测量及过程控制中用于传输模拟和数字信号。铠装线缆适用于地下需要化学和机械保护的工业应用中。

导体	退火铜，尺寸：遵循BS EN 60228，0.5mm²，5类多股，0.5 mm²和1.0 mm²， 1类实心铜，1.5mm²和 2.5mm²，2类多股铜
绝缘	遵循BS EN 50290-2-23:2002，热塑性聚乙烯,L/MD级别，或遵循BS EN 50290-2-29，交联聚乙烯
成对	两芯对绞，加小于100mm的隔离带，非单对屏蔽电缆两对成组，构成中心层
色彩编码	参看附注
粘合带	0.023mm的非吸湿性磁带
总屏蔽	铝塑复合屏蔽，金属面向内，紧挨0.5mm²的排流线
内护套	遵循BS EN 50290-2-24:2002，聚乙烯内衬，LD级别
铠装	镀锌钢丝铠装
外护套	PVC(聚氯乙烯)护套，遵照BS EN 50290-2-22:2002，TM51类
护套颜色	黑色

工作温度: 0℃以上( 固定安装)
-15℃到+65℃(工作中 )

导体截面积		mm²	0.5	0.5	1	1.5	2.5
导体规格		No. x mm	1 x 0.8	16 x 0.2	1 x 1.13	7 x 0.53	7 x 0.67
最大导体电阻		ohm/km	36.8	39.7	18.4	12.3	7.6
最小绝缘电阻	单个导体	Gohm/km	5	5	5	5	5
最小绝缘电阻	单对屏蔽	Mohm/km	1	1	1	1	1
1 kHz时的电容不平衡值（对：对屏蔽）		pF/250m	250
1 kHz时的最大互容（非屏蔽和总屏蔽的电缆，单对和两对除外）		pF/m	75	75	75	85	105
1 kHz时的最大互容（单对屏蔽/总屏蔽电缆包括单对及两对）		pF/m	115	115	115	120	140
相邻芯数间最大的感应系数/ 阻抗比率		μH/ohm	25	25	25	40	60
测试电压		V	2000	2000	2000	2000	2000
额定电压		V	300/500	300/500	300/500	300/500	300/500

对数	标称绝缘厚度	标称内衬厚度	标称加内衬后外径	标称铠装直径	标称加铠装后外径	标称护套厚度	标称电缆外径
对数	mm	mm	mm	mm	mm	mm	mm
实心导体 0.5mm² (1/0.8mm)
1	0.5	0.8	5.3	0.9	7.1	1.3	9.7
2	0.5	0.8	6.1	0.9	7.9	1.3	10.5
5	0.5	1.1	10.6	0.9	12.4	1.4	15.2
10	0.5	1.2	14	1.25	16.5	1.6	19.7
15	0.5	1.2	16.1	1.25	18.6	1.6	21.8
20	0.5	1.3	18.4	1.6	21.6	1.7	25
30	0.5	1.3	22	1.6	25.2	1.8	28.8
50	0.5	1.5	27.9	1.6	31.1	2	35.1
多股导体 0.5 mm² (16/0.2mm)
1	0.6	0.8	6	0.9	7.8	1.3	10.4
2	0.6	0.8	6.9	0.9	8.7	1.3	11.3
5	0.6	1.1	12.1	0.9	13.9	1.5	16.9
10	0.6	1.2	16.2	1.25	18.7	1.6	21.9
15	0.6	1.3	18.8	1.6	22	1.7	25.4
20	0.6	1.3	21.3	1.6	24.5	1.8	28.1
30	0.6	1.5	25.9	1.6 2.0	29.1	1.9	32.9
50	0.6	1.7	32.9	2	36.9	2.1	41.1
实心导体 1.0 mm² (1/1.13mm)
1	0.6	0.8	6.4	0.9	8.2	1.3	10.8
2	0.6	0.8	7.4	0.9	9.2	1.4	12
5	0.6	1.1	13.2	1.25	15.7	1.5	18.7
10	0.6	1.2	17.4	1.25	19.9	1.7	23.3
15	0.6	1.3	20.3	1.6	23.5	1.8	27.1
20	0.6	1.5	23.4	1.6	26.6	1.8	30.2
30	0.6	1.5	28	1.6	31	2	35.2
50	0.6	2	36.3	2	40.3	2.2	44.7
多股导体 1.5 mm² (7/0.53mm)
1	0.6	0.8	7.3	0.9	9.1	1.4	11.9
2	0.6	0.9	8.7	0.9	10.5	1.4	13.3
5	0.6	1.2	15.4	1.25	17.9	1.6	21.1
10	0.6	1.3	20.6	1.6	23.8	1.8	27.4
15	0.6	1.5	24.2	1.6	27.4	1.9	31.2
20	0.6	1.5	27.5	1.6	30.7	2	34.7
30	0.6	1.7	33.3	2	37.3	2.1	41.5
50	0.6	2	42.6	2.5	47.6	2.4	52.4
多股导体 2.5 mm² (7/0.67mm)
1	0.6	0.8	8.1	0.9	9.9	1.4	12.7
2	0.6	0.9	9.7	0.9	11.5	1.4	14.3
5	0.6	1.2	17.2	1.25	19.7	1.7	23.1
10	0.6	1.4	24.1	1.6	27.3	1.9	31.1
15	0.6	1.6	28.2	1.6	31.4	2	35.4
20	0.6	1.7	31.8	2	35.8	2.1	40
30	0.6	1.9	37.9	2	41.9	2.3	46.5
50	0.6	2.3	48.9	2.5	53.9	2.6	59.1
