  首页产品PAS 5308标准电缆

PAS5308第一部分3类 PE绝缘+单对屏蔽+总屏蔽+铅护套+铠装+PVC护套

应用

此类电缆主要用于工业生产进程中电工仪表和通信系统之间的连接，一般在测量及过程控制中用于传输模拟和数字信号。单对屏蔽可以限制串联干扰的影响。适用于地下潮湿环境中需要化学和机械保护的工业应用中。铅护套可抵抗芳香族化合物的侵蚀.

结构

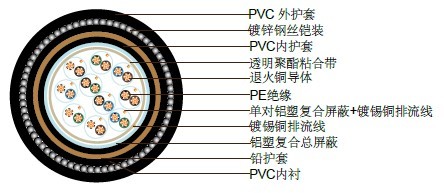

PAS5308第一部分3类 PE绝缘+单对屏蔽+总屏蔽+铅护套+铠装+PVC护套

导体 退火铜，尺寸：遵循BS EN 60228，0.5mm²，5类多股，0.5 mm²和1.0 mm²，1 类实心铜，1.5mm²和   2.5mm²，2类多股铜
绝缘 遵循BS EN 50290-2-23:2002，热塑性聚乙烯,L/MD级别，或遵循BS EN 50290-2-29，交联聚乙烯
成对 两芯对绞，加小于100mm的隔离带，非单对屏蔽电缆两对成组，构成中心层
色彩编码 参看附注
单对屏蔽 铝塑复合屏蔽，金属面向内，紧挨0.5mm²的排流线
粘合带 0.023mm的非吸湿性磁带
总屏蔽 铝塑复合屏蔽，金属面向内，紧挨0.5mm²的排流线
内护套 PVC(聚氯乙烯)护套，遵照BS EN 50290-2-22:2002，TM51类
铅护套 铅合金，遵循BS EN 50307
内护套 PVC(聚氯乙烯)护套，遵照BS EN 50290-2-22:2002，TM51类
铠装 镀锌钢丝铠装
外护套 PVC(聚氯乙烯)护套，遵照BS EN 50290-2-22:2002，TM51类
护套颜色 黑色

电气性能

工作温度: 0℃以上( 固定安装)
-15℃到+65℃(工作中 )
导体截面积 mm² 0.5 0.5 1 1.5 2.5
导体规格 No. x mm 1 x 0.8 16 x 0.2 1 x 1.13 7 x 0.53 7 x 0.67
最大导体电阻 ohm/km 36.8 39.7 18.4 12.3 7.6
最小绝缘电阻 单个导体 Gohm/km 5 5 5 5 5
单对屏蔽 Mohm/km 1 1 1 1 1
1kHz时的电容不平衡值（对：对屏蔽） pF/250m 250
1 kHz时的最大互容（非屏蔽和总屏蔽的电缆，单对和两对除外） pF/m 75 75 75 85 105
1 kHz时的最大互容（单对屏蔽/总屏蔽电缆包括单对 及两对） pF/m 115 115 115 120 140
相邻芯数间最大的感应系数/阻抗比率 μH/ohm 25 25 25 40 60
测试电压 V 2000 2000 2000 2000 2000
额定电压 V 300/500 300/500 300/500 300/500 300/500

电缆参数

对数 绝缘厚度 内衬厚度 内衬外直径 铅护套厚度 铅护套外直径 内护套厚度 内护套外直径 铠装直径 铠装外直径 护套厚度 线缆外径
mm mm mm mm mm mm mm mm mm mm mm
实心导体 0.5mm² (1/0.80mm)
2 0.5 0.9 8.5 1.1 10.7 0.8 12.3 1.25 14.8 1.5 17.8
5 0.5 0.9 10.9 1.1 13.1 0.8 14.7 1.25 17.2 1.6 20.4
10 0.5 1.1 15.6 1.2 18 1 20 1.6 23.2 1.7 26.6
15 0.5 1.2 18.1 1.2 20.5 1 22.5 1.6 25.7 1.8 29.3
20 0.5 1.3 20.4 1.3 23 1 25 1.6 28.2 1.9 32
30 0.5 1.4 24.2 1.4 27 1.2 29.4 2 33.4 2 37.4
50 0.5 1.7 31.2 1.6 34.4 1.2 36.8 2 40.8 2.2 45.2
多股导体 0.5 mm² (16/0.20mm)
2 0.6 0.9 9.7 1.1 11.9 0.8 13.5 1.25 16 1.5 19
5 0.6 1 12.6 1.1 14.8 0.8 16.4 1.25 18.9 1.6 22.1
10 0.6 1.2 18 1.2 20.4 1 22.4 1.6 25.6 1.8 29.2
15 0.6 1.3 20.9 1.3 23.5 1 25.5 1.6 28.7 1.9 32.5
20 0.6 1.4 23.6 1.4 26.4 1.2 28.8 2 32.8 2 36.8
30 0.6 1.6 28.2 1.5 31.2 1.2 33.6 2 37.6 2.2 42
50 0.6 1.8 36.1 1.8 39.7 1.4 42.5 2.5 47.5 2.4 52.3
实心导体 1.0mm² (1/1.13mm)
2 0.6 0.9 10.3 1.1 12.5 0.8 14.1 1.25 16.6 1.6 19.8
5 0.6 1 13.5 1.1 15.7 1 17.7 1.6 20.9 1.7 24.3
10 0.6 1.2 19.4 1.3 22 1 24 1.6 27.2 1.9 31.0
15 0.6 1.4 22.7 1.4 25.5 1.2 27.9 2 31.9 2.0 35.9
20 0.6 1.5 25.7 1.5 28.7 1.2 31.1 2 35.1 2.1 39.3
30 0.6 1.6 30.4 1.6 33.6 1.2 36 2 40 2.2 44.4
50 0.6 1.9 39.1 1.9 42.9 1.4 45.7 2.5 50.7 2.5 55.7
多股导体 1.5 mm² (7/0.53mm)
2 0.6 1 12.1 1.1 14.3 0.8 15.9 1.25 18.4 1.6 21.6
5 0.6 1.1 15.8 1.2 18.2 1 20.2 1.6 23.4 1.8 27
10 0.6 1.4 22.9 1.4 25.7 1.2 28.1 2 32.1 2 36.1
15 0.6 1.5 26.6 1.5 29.6 1.2 32 2 36 2.1 40.2
20 0.6 1.6 30.1 1.6 33.3 1.2 35.7 2 39.7 2.2 44.1
30 0.6 1.8 35.8 1.8 39.4 1.4 42.2 2.5 47.2 2.4 52
50 0.6 2.2 46.2 2.1 50.4 1.6 53.6 2.5 58.6 2.7 64
多股导体 2.5 mm² (7/0.67mm)
2 0.6 1 13.5 1.1 15.7 1 17.7 1.6 20.9 1.7 24.3
5 0.6 1.2 17.9 1.2 20.3 1 22.3 1.6 25.5 1.8 29.1
10 0.6 1.5 25.9 1.5 28.9 1.2 31.3 2 35.3 2.1 39.5
15 0.6 1.6 30.1 1.6 33.3 1.2 35.7 2 39.7 2.2 44.1
20 0.6 1.8 34.3 1.7 37.7 1.4 40.5 2.5 45.5 2.4 50.3
30 0.6 2 40.8 1.9 44.6 1.4 47.7 2.5 52.4 2.6 57.6
50 0.6 2.4 52.6 2.3 57.2 1.6 60.4 2.5 65.4 2.9 71.2
