IEC60092标准MariLan船用局域网数据通讯电缆
RF12(1/2″)
应用
该 IEC60092标准RG射频电缆适用于高频数据传输（通信设备、雷达、仪表设备）和视频信号传输。

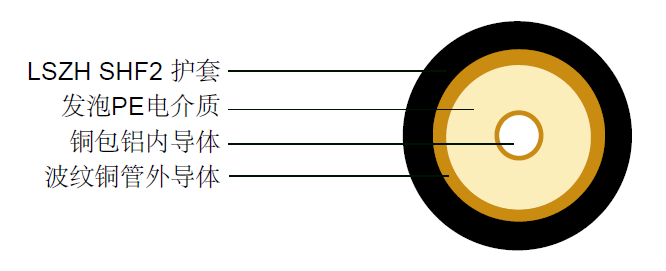

结构
| 内导体 |
铜包铝 |
Φ4.83 mm |
| 电介质 |
发泡PE |
Φ12.95 mm |
| 外导体 |
波纹铜 |
Φ13.97 mm |
| 护套 |
LSZH SHF2 |
Φ15.88 mm |
防火性能
阻燃剂（单根竖线试验): IEC60332-1
减少火灾传播: IEC60332-3-22 (CATA)
电气和机械特性
| 阻抗 |
50±3 Ohm |
| 标称电容 |
76 pF/m |
| 传播速度 |
88% |
| 绝缘电阻 |
>5000 Mohm.Km |
| 内导体电阻 |
≤1.62 Ohm/Km |
| 外导体电阻 |
≤4.30 Ohm/Km |
| 安装温度范围 |
-25°C - +60 °C |
| 工作温度范围 |
-40°C - +85°C |
| 测试电压 |
4 KV |
| 电缆重量（约) |
220 kg/km |
| 最大工作频率 |
8.8 GHz |
| 筛查有效性 |
>120dB |
衰减
| 频率 |
衰减 |
衰减 |
频率 |
衰减 |
衰减 |
| (MHz) |
(dB/100m) |
(dB/100ft) |
(MHz) |
(dB/100m) |
(dB/100ft) |
| 10 |
0.67 |
0.20 |
1800 |
10.06 |
3.07 |
| 100 |
2.17 |
0.66 |
2000 |
10.67 |
3.25 |
| 150 |
2.67 |
0.81 |
2100 |
10.96 |
3.34 |
| 200 |
3.10 |
0.95 |
2200 |
11.25 |
3.43 |
| 300 |
3.84 |
1.17 |
2300 |
11.54 |
3.52 |
| 450 |
4.75 |
1.45 |
2500 |
12.09 |
3.69 |
| 500 |
5.02 |
1.53 |
2700 |
12.63 |
3.85 |
| 700 |
6.01 |
1.83 |
3000 |
13.41 |
4.09 |
| 800 |
6.46 |
1.97 |
4000 |
15.82 |
4.82 |
| 900 |
6.86 |
2.09 |
5000 |
18.01 |
5.49 |
| 1000 |
7.28 |
2.22 |
6000 |
20.06 |
6.12 |
| 1500 |
9.09 |
2.77 |
8000 |
23.82 |
7.26 |
| 1700 |
9.74 |
2.97 |
8800 |
25.24 |
7.70 |
回波损耗
| 806-960 MHz |
24.3dB |
| 1700-2000 MHz |
24.3dB |
