BOI/ BOU (MRE-M3GCH) 150/250V云母带+XLPE绝缘,LSOH(SHF1)护套,单独屏蔽&铠装防火仪表&控制缆(多对/多三线组)

IEC 60092标准MRE-M2XCH PiMF/TiMF 150/250V云母带+XLPE绝缘,LSOH(SHF1)护套,单独屏蔽&铠装防火仪表&控制缆(多对/多三线组)

应用

该电缆适用于船上任意位置安全电路的固定安装,符合IEC 60092-352标准,用于需要防火的场合。该电缆防火、阻燃、低压、无卤,适合安装在客船或其他商业船只上。

标准

DIN 89159
IEC 60092-360/375
IEC 60331-21
IEC 60332-1
IEC 60332-3-22
IEC 60754-1/2
IEC 61034

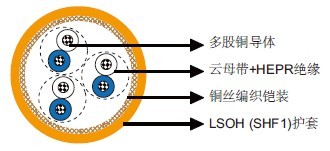

结构

导体:多股铜导体。
绝缘:云母带+HEPR。
成缆单元:线对。
铠装:铜丝编织。
外护套:LSOH(SHF1)。

线芯识别

对:白/蓝色印有对数及芯数。

机械和热性能

固定安装弯曲半径:6×OD
温度范围:-30℃ ~ +75℃

尺寸和重量

订货代码 结构 单元数×每单元芯数×
截面积(mm²)
标称绝缘厚度
mm
标称护套厚度
mm
标称外径
mm
标称重量
kg/km
MRE-M3GCH-1P0.75 1×2×0.75 0.5 1.2 10.5 110
MRE-M3GCH-2P0.75 2×2×0.75* 0.5 1.3 11.0 150
MRE-M3GCH-4P0.75 4×2×0.75 0.5 1.4 16.0 270
MRE-M3GCH-7P0.75 7×2×0.75 0.5 1.8 19.0 400
MRE-M3GCH-10P0.75 10×2×0.75 0.5 1.9 22.0 560
MRE-M3GCH-14P0.75 14×2×0.75 0.5 2.0 27.0 740
MRE-M3GCH-19P0.75 19×2×0.75 0.5 2.1 29.0 930
MRE-M3GCH-24P0.75 24×2×0.75 0.5 2.2 31.0 1110

*:2个线对以四线组方式组合。
