中心松套管光缆

IEC 60092标准中心松套管光缆

应用

该光缆专为船舶特别是油轮上的数据传输而设计,用于需要使用低烟、无卤和阻燃电缆来增加船上安全性的场合。

标准

IEC 60332-1-2
IEC 60332-3-22
IEC 60754-1/2
IEC 61034

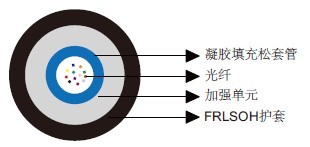

结构

中心束管:250μm。凝胶填充。
加强单元:玻璃纤维与防水带。
外护套:低烟无卤阻燃化合物。

光纤规格

    G50/125 G62.5/125 E9/125
几何/力学性能
纤芯直径 μm 50 ± 2.5 62.5 ± 3
模场直径(@ 1310 nm) μm     9.2 ± 0.4
包层直径 µm 125 ± 2 125 ± 1 125 ± 2
涂覆层直径 µm 245 ± 10 245 ± 5 245 ± 10
纤芯不圆度 % < 5 < 5
包层不圆度 % < 1 < 1 < 1
纤芯/包层同心度误差 µm < 1.5 < 1.5 < 0.8
涂层偏心 µm < 10 < 10 < 10
屏蔽测试   ≥100 kpsi ≥100 kpsi ≥100 kpsi
传输特性   OM2 OM1 OS1
波长 nm 850 1300 850 1300 1310 1550
最大衰减 dB/km 2.7 0.8 3.2 0.9 0.36 0.22
最小带宽 MHz. km 500 1000 250 600
有效折射率   1.483 1.478 1.497 1.493 1.4695 1.4701
数值孔径   0.200 ± 0.015 0.275 ± 0.015
最大色散系数 ps/nm.km         3.5 18
零色散波长 nm           1300
–1322
色散斜率 ps/nm² .km           ≤0.092
截止波长(成缆) nm           ≤1250
偏振模色散 ps/km1/2           ≤0.1

机械和热性能

固定安装弯曲半径:20×OD
温度范围:-20℃ ~ +60℃

尺寸和重量

订货代码 光纤数 标称外径
mm
标称重量
kg/km
MLN-CLA-X-1~24-H-J-G Up to 24 8.3 78
注:X:光纤类型(0=含光纤和铜导线的电缆;4=50/125多模光纤(OM3);5=50/125多模光纤(OM2);6=50/125多模光纤(OM1);7=G.656标准NZDS SM光纤;8=G.655标准NZDS SM光纤;9=G.652.D标准标准SM光纤)
