IEC 60092标准MariLan船用局域网数据&通讯缆
Cat 7 S/FTP 0.27 mm²

IEC 60092标准Cat 7 S/FTP 0.27 mm²

应用

该Cat7 S/FTP电缆按照IEC 61156-5的要求生产,能支持所有Class F应用,如以太网、快速以太网、千兆以太网,适用于600MHz以下语音、数据、CATV和共享应用设备。

标准

EN 50173-1
EN 50288-4-1
ISO/IEC 11801
IEC 61156-5
IEC 60332-3-24
IEC 60754-2
IEC 61034

认证

BV 认证(33493/B0 BV)

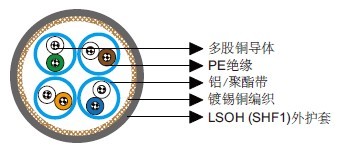

结构

导体:多股铜导体。
绝缘:PE。
绞合:两根彩色绝缘导体绞合成线对。
单独屏蔽:铝/聚酯带。
总屏蔽:镀锡铜丝编织。
外护套:耐油、阻燃和无卤LSOH(SHF1)。

线芯识别

线对1:白,蓝。
线对2:白,橙。
线对3:白,绿。
线对4:白,棕。

电气性能

最大直流环路电阻 Ω/km 138
最大电阻不平衡   2%
最小绝缘电阻(500V) MΩ.km 5000
标称电容@800Hz nF/km 43
最大电容不平衡(线对对地) pF/km 1500
特性阻抗@1-100MHz Ω 100 ± 5
额定传播速度   0.76c
最大传输延迟 ns/100 m 450
最大延迟偏差 ns/100 m 15
最大传输阻抗@1MHz mΩ /m 10
最大传输阻抗@10MHz mΩ /m 8
最大传输阻抗@30MHz mΩ /m 10
最小耦合衰减 dB 85

标称传输特性 @20℃

F 衰减 NEXT ACR 回波损耗 PS-NEXT PS-ACR ELFEXT PS-ELFEXT
MHz dB/100m dB dB/100m dB dB dB/100m dB/100m dB/100m
1 2.0 90 88   87 85 85 82
4 3.6 90 86 27 87 83 85 82
10 5.5 90 84 30 87 81 79 76
16 7.5 90 82 30 87 79 75 72
20 7.7 90 82 30 87 79 73 70
31.25 9.8 90 80 30 87 77 69 66
62.5 14.0 86 72 30 83 69 63 60
100 17.9 83 65 30 80 62 59 56
155.0 22.4 81 59 26 78 55 57 54
200.0 25.6 78 52 25 75 49 53 50
250.0 28.8 77 48 25 74 45 51 48
300.0 31.6 73 41 23 70 38 47 44
600.0 45.7 71 25 20 68 22 44 41

机械和热性能

弯曲半径:8×OD(安装中);4×OD(固定安装)
温度范围:-40℃ ~ +85℃

尺寸和重量

订货代码 结构
单元数×每单元芯数×
截面积(mm²)
标称绝缘厚度
mm
标称护套厚度
mm
标称外径
mm
标称重量
kg/km
MLN-S/FTPCAT74P27S 4×2×0.27 0.47 0.75 8.1 75
