IEC 60092标准MariLan船用局域网数据&通讯缆
Cat 7 S/FTP 23AWG 4P/8P

应用

该Cat7 S/FTP电缆按照IEC 61156-5的要求生产，能支持所有Class F应用，如以太网、快速以太网、千兆以太网，适用于600MHz以下语音、数据、CATV和共享应用设备。

标准

EN 50173-1
EN 50288-4-1
ISO/IEC 11801
IEC 61156-5
IEC 60332-1（用于LSOH & FRLSOH护套）
IEC 60754-2（用于LSOH & FRLSOH护套）
IEC 61034（用于LSOH & FRLSOH护套）
IEC 60332-3-24（用于FRLSOH护套）

认证

BV 认证(33493/B0 BV)

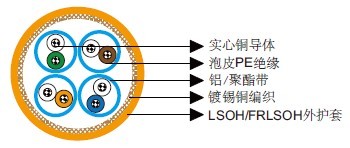

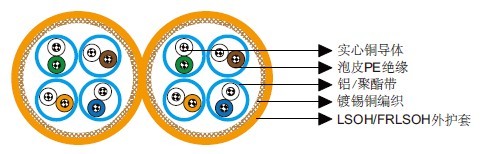

结构

导体：实心裸铜导体。
绝缘：泡皮PE。
绞合：两根彩色绝缘导体绞合成线对。
单独屏蔽：铝/聚酯带。
总屏蔽：镀锡铜丝编织。
外护套：LSOH/FRLSOH。

线芯识别

线对1：白，蓝。
线对2：白，橙。
线对3：白，绿。
线对4：白，棕。

电气性能

最大直流环路电阻	Ω/km	165
最大电阻不平衡		2%
最小绝缘电阻（500V）	MΩ.km	2000
标称电容@800Hz	nF/km	43
最大电容不平衡（线对对地）	pF/km	1500
特性阻抗@1-100MHz	Ω	100 ± 5
额定传播速度		ca. 79%
最大传输延迟	ns/100 m	427
最大延迟偏差	ns/100 m	12
最大传输阻抗@1MHz	mΩ /m	5
最大传输阻抗@10MHz	mΩ /m	5
最大传输阻抗@30MHz	mΩ /m	10
最小耦合衰减	dB	85

标称传输特性 @20℃

F	衰减	NEXT	PS-NEXT	ACR	PS-ACR	ELFEXT	PS-ELFEXT	回波损耗
MHz	dB/100m	dB	dB	dB/100m	dB/100m	dB/100m	dB/100m	dB
1	1.8	100	97	98	95	105	105	20.5
4	3.4	100	97	97	94	105	102	27
10	5.4	100	97	95	92	97	94	30
16	6.8	100	97	93	90	93	90	30
20	7.7	100	97	92	89	91	88	30
31.2	9.6	100	97	90	87	87	84	30
62.5	13.7	100	97	86	83	81	78	30
100	17.4	100	97	83	80	77	74	30
125.0	19.5	95	92	75	72	75	72	26
155.5	21.9	94	91	72	69	73	70	26
175.0	23.3	93	90	70	67	72	69	25
200.0	25.0	92	89	67	64	71	68	25
250.0	28.1	90	87	62	59	69	66	24
300.0	30.9	89	86	58	55	67	64	24
450.0	38.3	87	84	48	45	64	61	23
600.0	44.8	85	82	40	37	61	58	22
750.0	52.0	83	80	31	28	59	56	21
900.0	59.4	82	79	23	20	58	55	20
1000.0	63.1	80	77	17	14	57	54	20

机械和热性能

弯曲半径：8×OD（安装中）；4×OD（固定安装）
温度范围：-20℃ ~ +60℃

尺寸和重量

订货代码	结构 单元数×每单元芯数× 截面积（mm²）	标称绝缘厚度 mm	标称护套厚度 mm	标称外径 mm	标称重量 kg/km
MLN-S/FTPCAT74P23	4×2×23AWG	0.41	0.75	7.5	75
MLN-S/FTPCAT78P23	2×(4×2×23AWG)	0.41	0.75	7.5×15.0	150
