  首页产品NEK606标准海洋工程与船用阻水电缆

NEK606标准海洋工程与船用阻水电缆
P2 or P2/P9 RFOU/TFOU 3.6/6KV阻水电缆

应用

P2 or P2/P9 RFOU/TFOU 3.6/6KV NEK606 海洋工程与船用阻水电缆部分防水，具有阻燃，低烟无卤和防泥浆的特性，适用于中压电力固定装置。

应用

IEC 60092-353 IEC 60092-351
IEC 60092-359 IEC 60332-1
IEC 60332-3-22 IEC 60754-1,2
IEC 61034-1,2 NEK 606:2004
VG 95218 part 29?

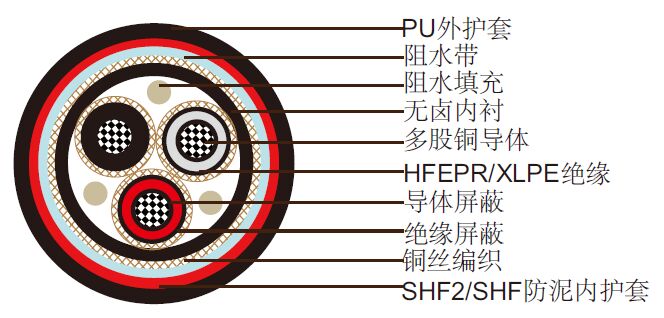

NEK606标准阻水电缆 P2 or P2/P9 RFOU/TFOU 3.6/6KV

结构

导体: 圆形IEC 60228 2类多股镀锡退火铜导体.
导体屏蔽: 半导体材料.
绝缘: 无卤EPR。XLPE可选(用于TFOU电缆).
绝缘屏蔽: 半导体材料和镀锡铜丝铠装.
填充: 如有需要加防水填充.
内衬: 无卤化合物.
铠装: 镀锡铜编织，如有需要加绕包带.
阻水单元: 阻水带或是阻水纤维提供纵向阻水.
内护套: 无卤热固材料SHF2（用于P2型）或无卤防泥浆材料热固材料SHF防泥（用于 P2/P9型），红色.
外护套: PU,PE可选，但达不到低烟标准.

电气特性

标称导体截面积 mm2 16 25 35 50 70 95 120
标称导体直径 mm 5.1 6.5 7.4 8.7 10.3 12.2 13.8
最大直流电阻@20˚C O/km 1.16 0.734 0.529 0.391 0.27 0.195 0.154
连续额定电流@45˚C1芯 A 96 127 157 196 242 293 339
连续额定电流@45˚C3芯 A 67 89 110 137 169 205 237
短路电流 1s A 2290 3580 5010 7150 10020 13590 17170
工作电压 KV 3.6/6 3.6/6 3.6/6 3.6/6 3.6/6 3.6/6 3.6/6

标称导体截面积 mm2 150 185 240 300 400 500 630
标称导体直径 mm 15.1 17.0 19.6 21.9 24.6 27.6 32.5
最大直流电阻@20˚C O/km 0.126 0.1 0.0762 0.0607 0.0475 0.0369 0.0286
连续额定电流@45˚C1芯 A 389 444 522 601 690 780 890
连续额定电流@45˚C3芯 A 272 311 365 421 483 546 623
短路电流 1s A 21460 26470 34340 42930 57230 71540 90140
工作电压 KV 3.6/6 3.6/6 3.6/6 3.6/6 3.6/6 3.6/6 3.6/6

环境温度校正因数

环境温度校正因数 35 40 45 50 55 60 65 70 75 80
额定系数 1.1 1.05 1.0 0.94 0.88 0.82 0.74 0.67 0.58 0.47

机械和热性能

弯曲半径 :15×OD (安装中); 9×OD (固定安装).
温度范围 : -20˚C ~ +90˚C.

尺寸和重量

结构 芯数×截面积(mm2) 标称绝缘厚度
mm		 标称内衬厚度
mm		 标称内护套厚度
mm		 标称外护套厚度
mm		 标称外径
mm		 标称重量
Kg/km
1×16 2.5 1.4 1.1 1 24.8±2 819
1×25 2.5 1.5 1.1 1.2 26.4±2 1071
1×35 2.5 1.5 1.2 1.2 27.5±2 1213
1×50 2.5 1.6 1.2 1.2 28.7±2 1386
1×70 2.5 1.6 1.3 1.2 30.6±2 1675
1×95 2.5 1.7 1.3 1.4 32.8±2 2000
1×120 2.5 1.8 1.4 1.4 34.6±2 2347
1×150 2.5 1.8 1.4 1.4 36.3±2 2678
1×185 2.5 1.9 1.5 1.4 38.0±2 3166
1×240 2.6 2 1.5 1.6 42.0±2 3911
1×300 2.8 2.1 1.6 1.6 45.5±2 4856
1×400 3 2.2 1.7 1.6 49.8±2 5691
1×500 3.2 2.4 1.8 1.6 54.0±2 6941
1×630 3.2 2.5 1.9 1.6 58.3±2 8579
3×16 2.5 2.2 1.6 1 46.9±2 3077
3×25 2.5 2.3 1.7 1.2 47.8±2 3560
3×35 2.5 2.4 1.8 1.2 50.0±2 4011
3×50 2.5 2.5 1.9 1.2 53.3±2 4720
3×70 2.5 2.7 2 1.2 57.2±2 5864
3×95 2.5 2.8 2.1 1.4 61.7±2 7103
3×120 2.5 3 2.2 1.4 66.3±2 8573
3×150 2.5 3.1 2.3 1.4 70.2±2 9970
3×185 2.5 3.3 2.4 1.4 78.6±2 11193
3×240 2.6 3.5 2.5 1.6 85.5±2 12243
3×300 2.8 3.8 2.7 1.6 92.5±2 13587
