NEK606标准海洋工程与船用阻水电缆
阻水电缆 S14 BU(c) 250 V

应用

S14 BU(c) 250 V NEK606海洋工程与船用非铠装阻水电缆部分防水，具有防火，阻燃和低烟无卤的特性，适用于仪表，通讯，控制和报警系统。

应用

IEC 60092-376 IEC 60092-351
IEC 60092-359 IEC 60332-1
IEC 60332-3-22 IEC 60754-1,2
IEC 61034-1,2 NEK 606:2004
IEC 60331-21 VG 95218 part 29?

nek606阻水电缆 S14 BU(c) 250 V

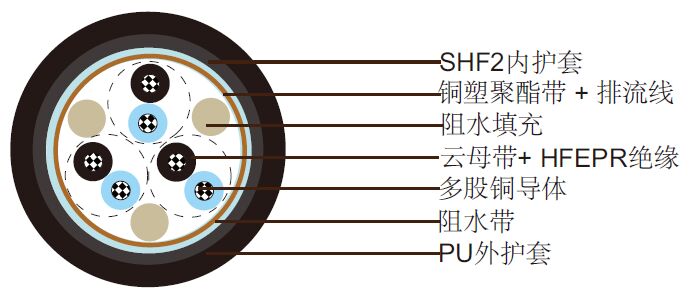

结构

导体: IEC 60228 2类圆形镀锡退火铜导体.
绝缘: 云母带 + 无卤 EPR.
绞合：彩色芯线绞合在一起.
总屏蔽: 对/三线组绞合为缆心，外层为铜塑复合带总屏蔽和多股镀锡铜排流线。对/三线组通过编号磁带或直接在绝缘线上印刷数字来进行编号.
填充: 如有需要加防水填充.
阻水单元: 阻水带或是阻水纤维提供纵向阻水.
内护套: 无卤热固性化合物, SHF2, 灰色（本安电缆为蓝色）.
外护套: PU,PE可选，但达不到低烟标准.

电气特性

标称导体截面积 mm2 0.75 1.0 1.5
标称导体直径 mm 1.1 1.3 1.6
最大电阻@20˚C O/km 26.3 19.3 12.9
互电容 nF/km 75 80 85
标称电感@1KHz MH/km 0.727 0.686 0.667
最大 L/R@1KHz μH/O 20 25 35
工作电压 V 250 250 250

机械和热性能

弯曲半径 : 8×OD (安装中); 6×OD (固定安装).

温度范围 : -20˚C ~ +90˚C.

尺寸和重量

结构单元数×每单元芯数×截面积(mm2) 标称绝缘厚度mm 标称内护套厚度mm 标称外护套厚度mm 标称外径mm 标称重量 kg/km
2×2×0.75 0.6 1.1 1 12.2±2 194
4×2×0.75 0.6 1.2 1 14.5±2 252
7×2×0.75 0.6 1.4 1 17.0±2 368
8×2×0.75 0.6 1.4 1 18.3±2 415
12×2×0.75 0.6 1.5 1 21.5±2 567
16×2×0.75 0.6 1.6 1 23.8±2 725
19×2×0.75 0.6 1.7 1 25.2±2 819
24×2×0.75 0.6 1.8 1 28.7±2 1034
32×2×0.75 0.6 2.1 1 31.6±2 1286
2×3×0.75 0.6 1.2 1 14.0±2 215
3×3×0.75 0.6 1.2 1 15.1±2 278
4×3×0.75 0.6 1.3 1 16.4±2 336
7×3×0.75 0.6 1.3 1 19.4±2 499
8×3×0.75 0.6 1.5 1 21.5±2 620
12×3×0.75 0.6 1.6 1 24.9±2 782
16×3×0.75 0.6 1.7 1 27.6±2 1013
19×3×0.75 0.6 1.8 1 29.2±2 1150
24×3×0.75 0.6 2 1 33.6±2 1475
2×2×1.0 0.6 1.1 1 12.7±2 221
4×2×1.0 0.6 1.1 1 15.3±2 299
7×2×1.0 0.6 1.4 1 18.0±2 436
8×2×1.0 0.6 1.4 1 19.3±2 488
12×2×1.0 0.6 1.6 1 22.8±2 677
16×2×1.0 0.6 1.7 1 25.3±2 866
19×2×1.0 0.6 1.8 1 26.7±2 987
24×2×1.0 0.6 1.9 1 30.8±2 1260
32×2×1.0 0.6 2.3 1 33.8±2 1570
3×3×1.0 0.6 1.2 1 16.0±2 326
4×3×1.0 0.6 1.4 1 17.3±2 399
7×3×1.0 0.6 1.6 1 20.6±2 599
12×3×1.0 0.6 1.6 1 26.4±2 945
16×3×1.0 0.6 1.7 1 29.3±2 1218
19×3×1.0 0.6 1.9 1 31.0±2 1391
24×3×1.0 0.6 2.1 1 35.7±2 1785
2×2×1.5 0.7 1.2 1 14.1±2 289
4×2×1.5 0.7 1.3 1 17.2±2 399
7×2×1.5 0.7 1.5 1 20.4±2 593
8×2×1.5 0.7 1.5 1 22.0±2 672
12×2×1.5 0.7 1.7 1 26.3±2 940
16×2×1.5 0.7 1.8 1 29.2±2 1208
19×2×1.5 0.7 1.9 1 30.6±2 1360
24×2×1.5 0.7 2.1 1 35.5±2 1754
32×2×1.5 0.7 2.3 1 39.0±2 2200
2×3×1.5 0.7 1.3 1 17.0±2 326
3×3×1.5 0.7 1.3 1 18.0±2 441
4×3×1.5 0.7 1.4 1 19.7±2 541
7×3×1.5 0.7 1.6 1 23.5±2 824
8×3×1.5 0.7 1.6 1 25.5±2 977
12×3×1.5 0.7 1.8 1 30.5±2 1318
16×3×1.5 0.7 1.9 1 33.9±2 1712
19×3×1.5 0.7 2 1 35.8±2 1948
24×3×1.5 0.7 2.2 1 41.3±2 2494
