NEK606标准海洋工程与船用阻水电缆
P17 BU 0.6/1 kV 阻水电缆
应用
NEK606 海洋工程与船用阻水电缆部分防水，具有防火，阻燃，低烟无卤和防泥浆的特性，适用于控制，电力和照明系统。
应用
| IEC 60092-353 | IEC 60092-351 |
| IEC 60092-359 | IEC 60332-1 |
| IEC 60332-3-22 | IEC 60754-1,2 |
| IEC 61034-1,2 | NEK 606:2004 |
| VG 95218 part 29? |
 |

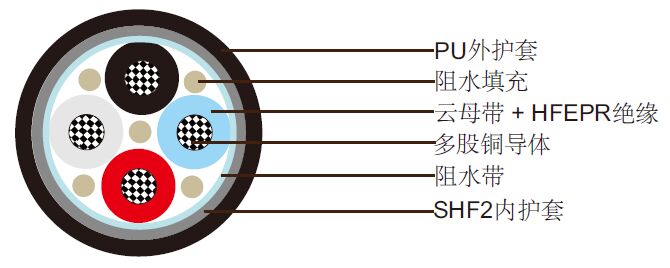

结构
导体: IEC 60228 2类多股镀锡退火铜导体.
填充: 如有需要加防水填充.
绝缘: 云母带 + 无卤EPR
阻水单元: 阻水带或是阻水纤维提供纵向阻水.
内护套: 无卤热固材料SHF2，黑色
外护套: PU,PE可选，但达不到低烟标准.
电气特性
| 标称导体截面积 | mm2 | 1.5 | 2.5 | 4 | 6 | 10 | 16 | 25 | 35 |
|---|---|---|---|---|---|---|---|---|---|
| 标称导体直径 | mm | 1.6 | 2.1 | 2.6 | 3.2 | 4 | 5.1 | 6.5 | 7.4 |
| 最大直流电阻@20˚C | O/km | 12.2 | 7.56 | 4.7 | 3.11 | 1.84 | 1.16 | 0.734 | 0.529 |
| 连续额定电流@45˚C1芯 | A | 23 | 30 | 40 | 52 | 72 | 96 | 127 | 157 |
| 连续额定电流@45˚C2芯 | A | 20 | 26 | 34 | 44 | 61 | 82 | 108 | 133 |
| 连续额定电流@45˚C3&4芯 | A | 16 | 21 | 28 | 36 | 50 | 67 | 89 | 110 |
| 短路电流 1s | A | 210 | 360 | 570 | 860 | 1430 | 2290 | 3580 | 5010 |
| 工作电压 | KV | 0.6/1 | 0.6/1 | 0.6/1 | 0.6/1 | 0.6/1 | 0.6/1 | 0.6/1 | 0.6/1 |
| 标称导体截面积 | mm2 | 50 | 70 | 95 | 120 | 150 | 185 | 240 | 300 |
| 标称导体直径 | mm | 8.7 | 10.3 | 12.2 | 13.8 | 15.1 | 17.0 | 19.6 | 21.9 |
| 最大直流电阻@20˚C | O/km | 0.391 | 0.27 | 0.195 | 0.154 | 0.126 | 0.1 | 0.0762 | 0.0607 |
| 连续额定电流@45˚C1芯 | A | 196 | 242 | 293 | 339 | 389 | 444 | 522 | 601 |
| 连续额定电流@45˚C2芯 | A | 167 | 206 | 249 | 288 | 331 | 444 | 444 | 511 |
| 连续额定电流@45˚C3&4芯 | A | 137 | 169 | 205 | 237 | 272 | 311 | 365 | 421 |
| 短路电流 1s | A | 7150 | 10020 | 13590 | 17170 | 21460 | 26470 | 34340 | 42930 |
| 工作电压 | KV | 0.6/1 | 0.6/1 | 0.6/1 | 0.6/1 | 0.6/1 | 0.6/1 | 0.6/1 | 0.6/1 |
注：对于4芯以上电缆，电流值可由以下公式计算 (IN=I1 / N 3)，I1=1芯电流值， N =芯数。
环境温度校正因数
| 环境温度校正因数 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 |
|---|---|---|---|---|---|---|---|---|---|---|
| 额定系数 | 1.1 | 1.05 | 1.0 | 0.94 | 0.88 | 0.82 | 0.74 | 0.67 | 0.58 | 0.47 |
机械和热性能
弯曲半径 : 8×OD (安装中); 6×OD (固定安装).
温度范围 : -20˚C ~ +90˚C.
尺寸和重量
| 结构 芯数×截面积(mm2) | 标称绝缘厚度 mm |
标称内护套厚度 mm | 标称外护套厚度 mm | 标称外径mm | 标称重量kg/km |
|---|---|---|---|---|---|
| 1×1.5 | 1 | 1 | 1 | 8.4±2 | 68 |
| 1×2.5 | 1 | 1 | 1 | 8.8±2 | 79 |
| 1×4 | 1 | 1 | 1 | 9.4±2 | 100 |
| 1×6 | 1 | 1 | 1 | 9.9±2 | 126 |
| 1×10 | 1 | 1.1 | 1 | 10.8±2 | 179 |
| 1×16 | 1 | 1.1 | 1 | 12.2±2 | 252 |
| 1×25 | 1.2 | 1.2 | 1.2 | 14.4±2 | 378 |
| 1x35 | 1.2 | 1.2 | 1.2 | 15.5:t2 | 478 |
| 1x50 | 1.4 | 1.3 | 1.2 | 17.1:t2 | 630 |
| 1x70 | 1.4 | 1.4 | 1.2 | 19.0:t2 | 845 |
| 1x95 | 1.6 | 1.5 | 1.4 | 21.8:t2 | 1150 |
| 1x120 | 1.6 | 1.5 | 1.4 | 23.4:t2 | 1412 |
| 1x150 | 1.8 | 1.6 | 1.4 | 25.5:t2 | 1717 |
| 1x185 | 2 | 1.7 | 1.4 | 28.0:t2 | 2174 |
| 1x240 | 2.2 | 1.8 | 1.6 | 31.6:t2 | 2788 |
| 1x300 | 2.4 | 1.9 | 1.6 | 34.3:t2 | 3502 |
| 2x1.5 | 1 | 1.1 | 1 | 12.3:t2 | 163 |
| 2x2.5 | 1 | 1.2 | 1 | 13.0:t2 | 200 |
| 2x4 | 1 | 1.2 | 1 | 14.3:t2 | 263 |
| 2x6 | 1 | 1.3 | 1 | 15.4:t2 | 326 |
| 2x10 | 1 | 1.3 | 1 | 17.6:t2 | 467 |
| 2x16 | 1 | 1.4 | 1 | 20.2:t2 | 667 |
| 2x25 | 1.2 | 1.6 | 1.2 | 24.4:t2 | 1019 |
| 2x35 | 1.2 | 1.7 | 1.2 | 26.4:t2 | 1276 |
| 2x50 | 1.4 | 1.8 | 1.2 | 29.8:t2 | 1696 |
| 2x70 | 1.4 | 1.9 | 1.2 | 35.0:t2 | 2452 |
| 2x95 | 1.6 | 2.1 | 1.4 | 40.4:t2 | 3313 |
| 2x120 | 1.6 | 2.3 | 1.4 | 44.0:t2 | 4069 |
| 2x150 | 1.8 | 2.4 | 1.4 | 48.2:t2 | 4961 |
| 2x185 | 2 | 2.6 | 1.4 | 53.0:t2 | 6137 |
| 2x240 | 2.2 | 2.8 | 1.6 | 60.0:t2 | 7949 |
| 2x300 | 2.4 | 3.1 | 1.6 | 66.2:t2 | 9865 |
| 3x1.5 | 1 | 1.2 | 1 | 12.9:t2 | 189 |
| 3x2.5 | 1 | 1.2 | 1 | 13.9:t2 | 242 |
| 3x4 | 1 | 1.2 | 1 | 15.1:t2 | 310 |
| 3x6 | 1 | 1.3 | 1 | 16.2:t2 | 394 |
| 3x10 | 1 | 1.4 | 1 | 18.5:t2 | 578 |
| 3x16 | 1 | 1.5 | 1 | 21.3:t2 | 835 |
| 3x25 | 1.2 | 1.6 | 1.2 | 25.9:t2 | 1281 |
| 3x35 | 1.2 | 1.7 | 1.2 | 28.0:t2 | 1622 |
| 3x50 | 1.4 | 1.9 | 1.2 | 31.9:t2 | 2179 |
| 3x70 | 1.4 | 2 | 1.2 | 35.6:t2 | 2914 |
| 3x95 | 1.6 | 2.2 | 1.4 | 41.3:t2 | 3990 |
| 3x120 | 1.6 | 2.4 | 1.4 | 44.8:t2 | 4919 |
| 3x150 | 1.8 | 2.5 | 1.4 | 49.1:t2 | 5969 |
| 3x185 | 2 | 2.7 | 1.4 | 54.6:t2 | 7576 |
| 3x 240 | 2. 2 | 3 | 1.6 | 61.2:t2 | 9786 |
| 3×300 | 2.4 | 3.2 | 1.6 | 70.8±2 | 12894 |
| 4×1.5 | 1 | 1.2 | 1 | 14.1±2 | 236 |
| 4×2.5 | 1 | 1.2 | 1 | 15.0±2 | 289 |
| 4×4 | 1 | 1.3 | 1 | 16.5±2 | 383 |
| 4×6 | 1 | 1.4 | 1 | 17.8±2 | 515 |
| 4×10 | 1 | 1.4 | 1 | 20.4±2 | 730 |
| 4×16 | 1 | 1.5 | 1 | 23.5±2 | 1055 |
| 4×25 | 1.2 | 1.7 | 1.2 | 28.5±2 | 1628 |
| 4×35 | 1.2 | 1.8 | 1.2 | 30.9±2 | 2069 |
| 4×50 | 1.4 | 2 | 1.2 | 35.2±2 | 2777 |
| 4×70 | 1.4 | 2.2 | 1.2 | 39.3±2 | 3722 |
| 4×95 | 1.6 | 2.4 | 1.4 | 45.6±2 | 5093 |
| 4×120 | 1.6 | 2.6 | 1.4 | 49.3±2 | 6263 |
| 4×150 | 1.8 | 2.8 | 1.4 | 57.4±2 | 8421 |
| 4×185 | 2 | 3 | 1.4 | 63.1±2 | 10427 |
| 4×240 | 2.2 | 3.3 | 1.6 | 71.6±2 | 13566 |
| 4×300 | 2.4 | 3.5 | 1.6 | 78.7±2 | 16795 |
| 5×1.5 | 1 | 1.3 | 1 | 16.3±2 | 278 |
| 6×1.5 | 1 | 1.3 | 1 | 17.6±2 | 320 |
| 7×1.5 | 1 | 1.3 | 1 | 17.6±2 | 336 |
| 8×1.5 | 1 | 1.4 | 1 | 20.4±2 | 446 |
| 9×1.5 | 1 | 1.5 | 1 | 21.9±2 | 462 |
| 10×1.5 | 1 | 1.5 | 1 | 22.2±2 | 520 |
| 12×1.5 | 1 | 1.5 | 1 | 22.9±2 | 557 |
| 14×1.5 | 1 | 1.6 | 1 | 23.9±2 | 662 |
| 16×1.5 | 1 | 1.6 | 1 | 25.3±2 | 725 |
| 19×1.5 | 1 | 1.6 | 1 | 26.6±2 | 830 |
| 20×1.5 | 1 | 1.7 | 1 | 28.1±2 | 924 |
| 23×1.5 | 1 | 1.8 | 1 | 30.4±2 | 1082 |
| 24×1.5 | 1 | 1.8 | 1 | 31.2±2 | 1087 |
| 27×1.5 | 1 | 1.8 | 1 | 31.9±2 | 1134 |
| 30×1.5 | 1 | 1.9 | 1 | 33.1±2 | 1313 |
| 33×1.5 | 1 | 1.9 | 1 | 34.3±2 | 1402 |
| 37×1.5 | 1 | 2 | 1 | 35.8±2 | 1517 |
| 44×1.5 | 1 | 2.2 | 1 | 40.4±2 | 1853 |
| 5×2.5 | 1 | 1.3 | 1 | 16.5±2 | 357 |
| 6×2.5 | 1 | 1.4 | 1 | 19.0±2 | 415 |
| 7×2.5 | 1 | 1.4 | 1 | 19.0±2 | 441 |
| 8×2.5 | 1 | 1.5 | 1 | 22.0±2 | 562 |
| 9×2.5 | 1 | 1.5 | 1 | 23.5±2 | 588 |
| 10×2.5 | 1 | 1.5 | 1 | 23.8±2 | 651 |
| 12×2.5 | 1 | 1.6 | 1 | 24.7±2 | 714 |
| 14×2.5 | 1 | 1.6 | 1 | 25.9±2 | 851 |
| 16×2.5 | 1 | 1.7 | 1 | 27.4±2 | 940 |
| 19×2.5 | 1 | 1.7 | 1 | 28.8±2 | 1050 |
| 20×2.5 | 1 | 1.8 | 1 | 30.4±2 | 1197 |
| 23×2.5 | 1 | 1.9 | 1 | 32.9±2 | 1391 |
| 24×2.5 | 1 | 1.9 | 1 | 33.8±2 | 1407 |
| 27×2.5 | 1 | 1.9 | 1 | 34.5±2 | 1465 |
| 30×2.5 | 1 | 2 | 1 | 35.9±2 | 1701 |
| 33×2.5 | 1 | 2 | 1 | 37.2±2 | 1822 |
| 37×2.5 | 1 | 2.1 | 1 | 38.8±2 | 1958 |
| 44×2.5 | 1 | 2.3 | 1 | 43.8±2 | 2410 |
