  首页产品NEK606标准海洋工程与船用阻水电缆

NEK606标准海洋工程与船用阻水电缆
S4 or S4/S8 BFOU(c) 250V阻水电缆

应用

S4 or S4/S8 BFOU(c) 250V NEK606 海洋工程与船用阻水电缆部分防水，具有防火，阻燃，低烟无卤和防泥浆的特性，适用于仪表，通讯，控制和报警系统.

应用

IEC 60092-376 IEC 60092-351
IEC 60092-359 IEC 60332-1
IEC 60332-3-22 IEC 60754-1,2
IEC 61034-1,2 NEK 606:2004
IEC 60331-21 VG 95218 part 29?
NEK 606阻水电缆 S4 or S4/S8 BFOU(c) 250V

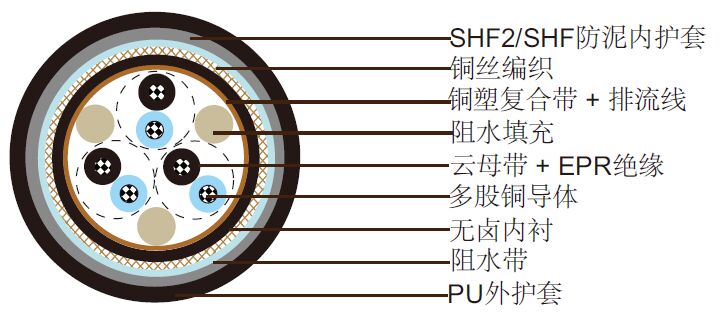

结构

导体: IEC 60228 2类圆形镀锡退火铜导体.
绝缘: 云母带 + 无卤 EPR.
绞合：彩色芯线绞合在一起.
填充: 如有需要加防水填充.
总屏蔽: 对/三线组绞合为缆心，外层为铜塑复合带总屏蔽和多股镀锡铜排流线。对/三线组通过编号磁带或直接在绝缘线上印刷数字来进行编号.
内衬: 无卤化合物.
铠装: 镀锡铜编织，如有需要加绕包带.
阻水单元: 阻水带或是阻水纤维提供纵向阻水.
内护套: 无卤热固性化合物, SHF2（用于S4型）或无卤防泥浆热固材料SHF防泥（用于S4/S8型） , 灰色（本安电缆为蓝色）.
外护套: PU,PE可选，但达不到低烟标准.

电气特性

标称导体截面积 mm2 0.75 1.0 1.5 2.5
标称导体直径 mm 1.1 1.3 1.6 2.0
最大电阻@20˚C O/km 26.3 19.3 12.9 8.02
互电容 nF/km 75 80 85 95
标称电感@1KHz MH/km 0.727 0.686 0.667 0.623
最大 L/R@1KHz μH/O 20 25 35 55
工作电压 V 250 250 250 250

机械和热性能

弯曲半径 : 8×OD (安装中); 6×OD (固定安装).
温度范围 : -20˚C ~ +90˚C.

尺寸和重量

结构单元数×每单元芯数×截面积(mm2) 标称绝缘厚度mm 标称内衬厚度mm 标称内护套厚度mm 标称外护套厚度mm 标称外径mm 标称重量 kg/km
1×2×0.75 0.6 1.1 1.2 1 14.1±2 242
2×2×0.75 0.6 1.1 1.3 1 18.4±2 357
3×2×0.75 0.6 1.1 1.4 1 19.2±2 520
4×2×0.75 0.6 1.1 1.4 1 20.2±2 583
5×2×0.75 0.6 1.1 1.5 1 21.8±2 672
6×2×0.75 0.6 1.1 1.5 1 23.2±2 761
7×2×0.75 0.6 1.1 1.5 1 23.2±2 777
8×2×0.75 0.6 1.1 1.6 1 25.1±2 845
9×2×0.75 0.6 1.1 1.6 1 26.3±2 924
10×2×0.75 0.6 1.1 1.7 1 27.6±2 945
12×2×0.75 0.6 1.1 1.7 1 28.2±2 998
14×2×0.75 0.6 1.1 1.7 1 29.3±2 1087
15×2×0.75 0.6 1.1 1.8 1 31.2±2 1187
16×2×0.75 0.6 1.1 1.8 1 31.7±2 1234
18×2×0.75 0.6 1.1 1.9 1 33.3±2 1339
19×2×0.75 0.6 1.1 1.9 1 33.6±2 1381
20×2×0.75 0.6 1.2 2 1 35.3±2 1549
21×2×0.75 0.6 1.2 2 1 36.1±2 1607
23×2×0.75 0.6 1.2 2 1 36.6±2 1717
24×2×0.75 0.6 1.2 2.1 1 38.8±2 1817
27×2×0.75 0.6 1.2 2.1 1 39.5±2 1943
30×2×0.75 0.6 1.2 2.2 1 40.9±2 2063
33×2×0.75 0.6 1.2 2.2 1 42.3±2 2263
37×2×0.75 0.6 1.2 2.3 1 43.7±2 2441
1×3×0.75 0.6 1.1 1.2 1 14.6±2 268
2×3×0.75 0.6 1.1 1.4 1 19.7±2 572
3×3×0.75 0.6 1.1 1.4 1 20.3±2 614
4×3×0.75 0.6 1.1 1.5 1 21.7±2 704
5×3×0.75 0.6 1.1 1.5 1 23.2±2 809
6×3×0.75 0.6 1.1 1.6 1 25.5±2 945
7×3×0.75 0.6 1.1 1.6 1 25.5±2 982
8×3×0.75 0.6 1.1 1.7 1 27.2±2 1066
9×3×0.75 0.6 1.1 1.7 1 28.7±2 1192
10×3×0.75 0.6 1.1 1.8 1 30.7±2 1197
12×3×0.75 0.6 1.1 1.8 1 31.6±2 1292
14×3×0.75 0.6 1.1 1.9 1 33.0±2 1444
15×3×0.75 0.6 1.1 1.9 1 33.9±2 1528
16×3×0.75 0.6 1.2 2 1 35.3±2 1622
18×3×0.75 0.6 1.2 2 1 36.8±2 1775
19×3×0.75 0.6 1.2 2 1 37.1±2 1838
20×3×0.75 0.6 1.2 2.1 1 38.6±2 2084
21×3×0.75 0.6 1.2 2.1 1 39.3±2 2158
23×3×0.75 0.6 1.2 2.2 1 40.8±2 2326
24×3×0.75 0.6 1.2 2.2 1 41.5±2 2357
27×3×0.75 0.6 1.2 2.3 1 43.5±2 2557
30×3×0.75 0.6 1.2 2.3 1 45.3±2 2777
32×3×0.75 0.6 1.4 2.4 1 46.9±2 2982
1×2×1.0 0.6 1.1 1.2 1 14.5±2 257
2×2×1.0 0.6 1.1 1.4 1 19.2±2 394
3×2×1.0 0.6 1.1 1.4 1 19.9±2 578
4×2×1.0 0.6 1.1 1.4 1 21.0±2 646
5×2×1.0 0.6 1.1 1.5 1 22.6±2 746
6×2×1.0 0.6 1.1 1.6 1 24.4±2 861
7×2×1.0 0.6 1.1 1.6 1 24.4±2 887
8×2×1.0 0.6 1.1 1.6 1 26.1±2 950
9×2×1.0 0.6 1.1 1.7 1 27.7±2 1045
10×2×1.0 0.6 1.1 1.7 1 28.8±2 1087
12×2×1.0 0.6 1.1 1.7 1 29.4±2 1150
14×2×1.0 0.6 1.1 1.8 1 30.9±2 1255
15×2×1.0 0.6 1.1 1.9 1 32.9±2 1370
16×2×1.0 0.6 1.1 1.9 1 33.4±2 1423
18×2×1.0 0.6 1.2 2 1 35.4±2 1575
19×2×1.0 0.6 1.2 2 1 35.7±2 1628
20×2×1.0 0.6 1.2 2 1 37.0±2 1769
21×2×1.0 0.6 1.2 2.1 1 38.5±2 1943
23×2×1.0 0.6 1.2 2.1 1 39.0±2 2074
24×2×1.0 0.6 1.2 2.2 1 40.9±2 2090
27×2×1.0 0.6 1.2 2.2 1 41.6±2 2242
30×2×1.0 0.6 1.2 2.2 1 42.9±2 2415
33×2×1.0 0.6 1.2 2.3 1 44.5±2 2620
37×2×1.0 0.6 1.4 2.4 1 46.3±2 2872
1×3×1.0 0.6 1.1 1.2 1 15.0±2 294
2×3×1.0 0.6 1.1 1.4 1 20.0±2 578
3×3×1.0 0.6 1.1 1.4 1 20.7±2 630
4×3×1.0 0.6 1.1 1.5 1 22.0±2 725
5×3×1.0 0.6 1.1 1.6 1 24.4±2 924
6×3×1.0 0.6 1.1 1.6 1 26.6±2 1071
7×3×1.0 0.6 1.1 1.6 1 26.6±2 1113
8×3×1.0 0.6 1.1 1.7 1 28.4±2 1208
9×3×1.0 0.6 1.1 1.8 1 30.2±2 1370
10×3×1.0 0.6 1.1 1.8 1 32.2±2 1355
12×3×1.0 0.6 1.1 1.9 1 33.3±2 1507
14×3×1.0 0.6 1.2 1.9 1 34.9±2 1685
15×3×1.0 0.6 1.2 2 1 36.0±2 1806
16×3×1.0 0.6 1.2 2 1 37.0±2 1853
18×3×1.0 0.6 1.2 2.1 1 39.2±2 2153
19×3×1.0 0.6 1.2 2.1 1 39.5±2 2226
20×3×1.0 0.6 1.2 2.2 1 40.7±2 2415
21×3×1.0 0.6 1.2 2.2 1 41.4±2 2499
23×3×1.0 0.6 1.2 2.2 1 42.8±2 2641
24×3×1.0 0.6 1.2 2.3 1 43.7±2 2704
27×3×1.0 0.6 1.2 2.3 1 45.7±2 2956
30×3×1.0 0.6 1.4 2.4 1 48.1±2 3281
32×3×1.0 0.6 1.4 2.5 1 49.5±2 3476
1×2×1.5 0.7 1.1 1.3 1 16.3±2 352
2×2×1.5 0.7 1.1 1.5 1 22.5±2 777
3×2×1.5 0.7 1.1 1.5 1 23.2±2 845
4×2×1.5 0.7 1.1 1.6 1 24.9±2 992
5×2×1.5 0.7 1.1 1.6 1 26.8±2 1150
6×2×1.5 0.7 1.1 1.8 1 29.8±2 1365
7×2×1.5 0.7 1.1 1.8 1 29.8±2 1423
8×2×1.5 0.7 1.1 1.8 1 31.6±2 1528
9×2×1.5 0.7 1.1 1.9 1 33.7±2 1743
10×2×1.5 0.7 1.1 2 1 36.4±2 1764
12×2×1.5 0.7 1.1 2 1 37.5±2 1948
14×2×1.5 0.7 1.2 2.1 1 39.6±2 2258
15×2×1.5 0.7 1.2 2.2 1 40.9±2 2415
16×2×1.5 0.7 1.2 2.2 1 42.0±2 2536
18×2×1.5 0.7 1.2 2.3 1 44.0±2 2762
19×2×1.5 0.7 1.2 2.3 1 44.4±2 2861
20×2×1.5 0.7 1.2 2.3 1 45.5±2 3087
21×2×1.5 0.7 1.2 2.4 1 46.9±2 3266
23×2×1.5 0.7 1.2 2.5 1 48.7±2 3570
24×2×1.5 0.7 1.2 2.5 1 49.5±2 3528
27×2×1.5 0.7 1.4 2.6 1 52.0±2 3896
30×2×1.5 0.7 1.4 2.7 1 54.3±2 4263
32×2×1.5 0.7 1.4 2.7 1 55.8±2 4499
33×2×1.5 0.7 1.4 2.5 1 50.5±2 3407
37×2×1.5 0.7 1.4 2.6 1 52.2±2 3691
1×3×1.5 0.7 1.1 1.3 1 16.3±2 352
2×3×1.5 0.7 1.1 1.5 1 22.5±2 777
3×3×1.5 0.7 1.1 1.5 1 23.2±2 845
4×3×1.5 0.7 1.1 1.6 1 24.9±2 992
5×3×1.5 0.7 1.1 1.6 1 26.8±2 1150
6×3×1.5 0.7 1.1 1.8 1 29.8±2 1365
7×3×1.5 0.7 1.1 1.8 1 29.8±2 1423
8×3×1.5 0.7 1.1 1.8 1 31.6±2 1528
9×3×1.5 0.7 1.1 1.9 1 33.7±2 1743
10×3×1.5 0.7 1.2 2 1 36.4±2 1764
12×3×1.5 0.7 1.2 2 1 37.5±2 1948
14×3×1.5 0.7 1.2 2.1 1 39.6±2 2258
15×3×1.5 0.7 1.2 2.2 1 40.9±2 2415
16×3×1.5 0.7 1.2 2.2 1 42.0±2 2525
18×3×1.5 0.7 1.2 2.3 1 44.0±2 2762
19×3×1.5 0.7 1.2 2.3 1 44.4±2 2846
20×3×1.5 0.7 1.2 2.3 1 45.5±2 3087
21×3×1.5 0.7 1.4 2.4 1 46.9±2 3266
23×3×1.5 0.7 1.4 2.5 1 48.7±2 3570
24×3×1.5 0.7 1.4 2.5 1 49.5±2 3602
27×3×1.5 0.7 1.4 2.6 1 52.0±2 3896
30×3×1.5 0.7 1.4 2.7 1 54.3±2 4263
32×3×1.5 0.7 1.4 2.7 1 55.8±2 4499
1×2×2.5 0.7 1.1 1.3 1 16.5±2 352
2×2×2.5 0.7 1.1 1.5 1 22.4±2 777
3×2×2.5 0.7 1.1 1.5 1 23.3±2 840
4×2×2.5 0.7 1.1 1.6 1 24.8±2 977
5×2×2.5 0.7 1.1 1.6 1 26.7±2 1129
6×2×2.5 0.7 1.1 1.7 1 28.9±2 1307
7×2×2.5 0.7 1.1 1.7 1 28.9±2 1355
8×2×2.5 0.7 1.1 1.8 1 31.3±2 1475
9×2×2.5 0.7 1.1 1.9 1 33.3±2 1664
10×2×2.5 0.7 1.2 2 1 35.2±2 1685
12×2×2.5 0.7 1.2 2 1 36.0±2 1832
14×2×2.5 0.7 1.2 2 1 37.6±2 2016
15×2×2.5 0.7 1.2 2.2 1 40.8±2 2315
16×2×2.5 0.7 1.2 2.2 1 41.4±2 2342
18×2×2.5 0.7 1.2 2.3 1 43.5±2 2625
19×2×2.5 0.7 1.2 2.3 1 43.9±2 2720
20×2×2.5 0.7 1.2 2.3 1 45.5±2 2956
21×2×2.5 0.7 1.4 2.4 1 47.2±2 3140
23×2×2.5 0.7 1.4 2.4 1 47.8±2 3376
24×2×2.5 0.7 1.4 2.5 1 50.2±2 3434
27×2×2.5 0.7 1.4 2.6 1 51.4±2 3691
30×2×2.5 0.7 1.4 2.6 1 53.0±2 4001
33×2×2.5 0.7 1.4 2.7 1 55.1±2 4352
37×2×2.5 0.7 1.4 2.8 1 56.9±2 4725
1×3×2.5 0.7 1.1 1.3 1 17.1±2 404
2×3×2.5 0.7 1.1 1.5 1 24.0±2 924
3×3×2.5 0.7 1.1 1.6 1 25.0±2 1040
4×3×2.5 0.7 1.1 1.6 1 26.6±2 1208
5×3×2.5 0.7 1.1 1.7 1 28.9±2 1418
6×3×2.5 0.7 1.1 1.8 1 32.0±2 1675
7×3×2.5 0.7 1.1 1.8 1 32.0±2 1754
8×3×2.5 0.7 1.1 1.9 1 34.2±2 1911
9×3×2.5 0.7 1.2 2 1 36.8±2 2210
10×3×2.5 0.7 1.2 2.1 1 39.9±2 2300
12×3×2.5 0.7 1.2 2.2 1 41.2±2 2578
14×3×2.5 0.7 1.2 2.2 1 42.9±2 2851
15×3×2.5 0.7 1.2 2.3 1 44.3±2 3050
16×3×2.5 0.7 1.2 2.3 1 45.5±2 3213
18×3×2.5 0.7 1.4 2.4 1 48.1±2 3549
19×3×2.5 0.7 1.4 2.5 1 48.7±2 3707
20×3×2.5 0.7 1.4 2.5 1 49.9±2 3990
21×3×2.5 0.7 1.4 2.5 1 50.9±2 4148
23×3×2.5 0.7 1.4 2.6 1 52.9±2 4505
24×3×2.5 0.7 1.4 2.6 1 53.8±2 4541
27×3×2.5 0.7 1.4 2.7 1 56.5±2 4982
30×3×2.5 0.7 1.6 2.9 1 59.7±2 5565
32×3×2.5 0.7 1.6 2.9 1 61.3±2 5875
