NEK606标准海洋工程与船用阻水电缆
阻水电缆 P6 or P6/P13 BFOU 3.6/6kV

应用

P6 or P6/P13 BFOU 3.6/6kV NEK606 海洋工程与船用阻水电缆部分防水,具有防火,阻燃,低烟无卤和防泥浆的特性,适用于中压电力固定装置。

应用

IEC 60092-353 IEC 60092-351
IEC 60092-359 IEC 60332-1
IEC 60332-3-22 IEC 60754-1,2
IEC 61034-1,2 NEK 606:2004
VG 95218 part 29

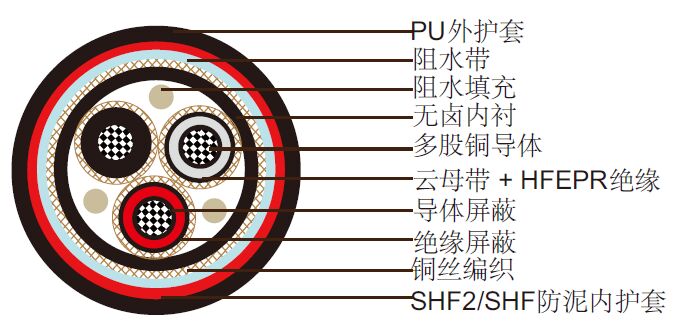

NEK 606阻水电缆 P6 or P6/P13 BFOU 3.6/6kV

结构

导体: 圆形IEC 60228 2类多股镀锡退火铜导体.
导体屏蔽: 半导体材料.
绝缘: 云母带 + 无卤EPR
绝缘屏蔽: 半导体材料和镀锡铜丝铠装.
填充: 如有需要加防水填充.
内衬: 无卤化合物.
铠装: 镀锡铜编织,如有需要加绕包带.
阻水单元: 阻水带或是阻水纤维提供纵向阻水.
内护套: 无卤热固性化合物, 无卤热固材料SHF2(用于P6型)或无卤防泥浆热固材料SHF防泥(用于P6/P13型),红色.
外护套: PU,PE可选,但达不到低烟标准.

电气特性

标称导体截面积 mm2 25 35 50 70 95 120 150
标称导体直径 mm 6.5 7.4 8.7 10.3 12.2 13.8 15.1
最大直流电阻@20˚C O/km 0.734 0.529 0.391 0.27 0.195 0.154 0.126
连续额定电流@45˚C1芯 A 127 157 196 242 293 339 389
连续额定电流@45˚C3芯 A 89 110 137 169 205 237 272
短路电流 1s A 3580 5010 7150 10020 13590 17170 21460
工作电压 KV 3.6/6 3.6/6 3.6/6 3.6/6 3.6/6 3.6/6 3.6/6
标称导体截面积 mm2 185 240 300 400 500 630
标称导体直径 mm 17.0 19.6 21.9 24.5 27.5 32.3
最大直流电阻@20˚C O/km 0.1 0.0762 0.0607 0.0475 0.0369 0.0286
连续额定电流@45˚C1芯 A 444 522 601 690 780 890
连续额定电流@45˚C3芯 A 311 365 421 483 546 623
短路电流 1s A 26470 34340 42930 57230 71540 90140
工作电压 KV 3.6/6 3.6/6 3.6/6 8.7/15 8.7/15 8.7/15

环境温度校正因数

  • 环境温度校正因数 35 40 45 50 55 60 65 70 75 80
    额定系数 1.1 1.05 1.0 0.94 0.88 0.82 0.74 0.67 0.58 0.47

机械和热性能

  • 弯曲半径 :15×OD (安装中); 9×OD (固定安装).

  • 温度范围 : -20˚C ~ +90˚C.

尺寸和重量

结构 芯数×截面积(mm2) 标称绝缘厚度mm 标称内衬厚度 mm 标称内护套厚度 mm 标称外护套厚度 mm 标称外径mm
标称重量 kg/km
1×16 2.5 1.5 1.2 1 26.8±2 998
1×25 2.5 1.6 1.2 1.2 28.7±2 1166
1×35 2.5 1.6 1.2 1.2 30.0±2 1323
1×50 2.5 1.7 1.3 1.2 31.5±2 1533
1×70 2.5 1.7 1.3 1.2 33.3±2 1827
1×95 2.5 1.8 1.4 1.4 36.0±2 2216
1×120 2.5 1.9 1.4 1.4 37.7±2 2552
1×150 2.5 1.9 1.4 1.4 39.7±2 3035
1×185 2.5 2 1.5 1.4 41.9±2 3539
1×240 2.6 2.1 1.6 1.6 45.4±2 4305
1×300 2.8 2.2 1.6 1.6 47.9±2 5051
1×400 3 2.3 1.7 1.6 51.3±2 6101
1×500 3.2 2.5 1.8 1.6 55.3±2 7382
1×630 3.2 2.6 1.9 1.6 59.7±2 9062
3×16 2.5 2.3 1.7 1 49.8±2 3728
3×25 2.5 2.5 1.8 1.2 53.9±2 4389
3×35 2.5 2.6 1.9 1.2 57.1±2 5061
3×50 2.5 2.7 1.9 1.2 59.8±2 5765
3×70 2.5 2.8 2 1.2 64.0±2 6920
3×95 2.5 3 2.1 1.4 69.0±2 8316
3×120 2.5 3.1 2.2 1.4 72.9±2 9608
3×150 2.5 3.3 2.3 1.4 76.8±2 10983
3×185 2.5 3.4 2.4 1.4 81.4±2 12611
3×240 2.6 3.7 2.6 1.6 89.5±2 15425
3×300 2.8 3.9 2.8 1.6 95.1±2 17987
